散熱器及功率組件

功率半導體組件具有安裝、使用方便；外型美觀、可靠性高、綜合成本低，利于成套化、設計選型簡單、整機設備開發周期縮短等一系列優點。對于電力電子設備制造用戶而言，大部分的功率器件電連接形式都可從我二極管公司的組件產品中或通過組件組合連接得到。用戶直接選用組件產品，可省掉器件及散熱器的設計和選型，設備制造變得更加簡單。

產品分類
產品列表
  • 型號

  • 冷卻形式

  • 臺面直徑

    mm

  • 適用管殼臺面

    mm

  • 熱阻

  • SS11
    水冷
    平板Φ45、 凸臺Φ23、Φ27
    凸臺Φ19-Φ40/ 凹臺Φ24、Φ28
    0.026

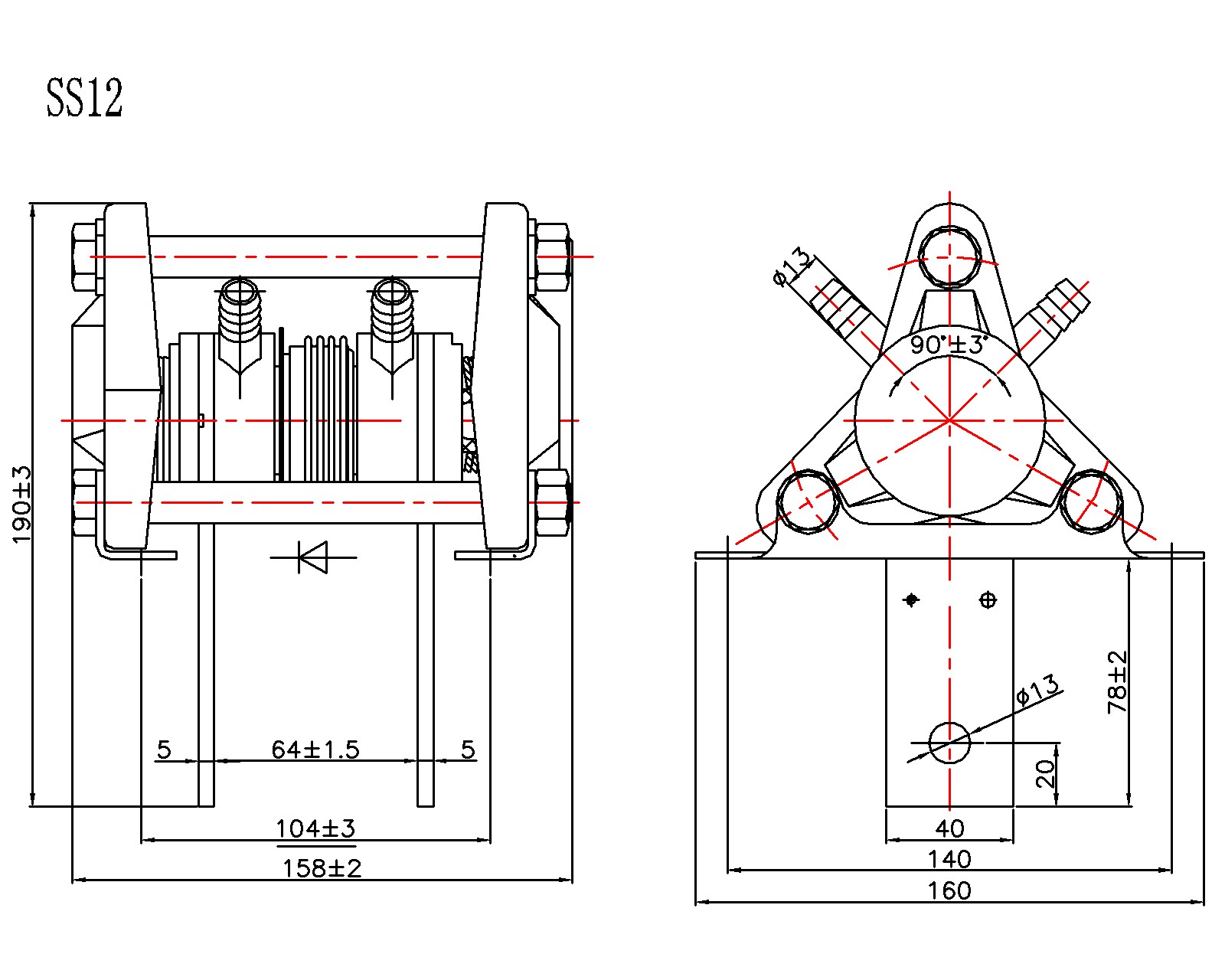

  • SS12
    水冷
    平板Φ55、 凸臺Φ31、Φ36、Φ41
    凸臺Φ34-Φ40/ 凹臺Φ32、Φ37、Φ42
    0.018

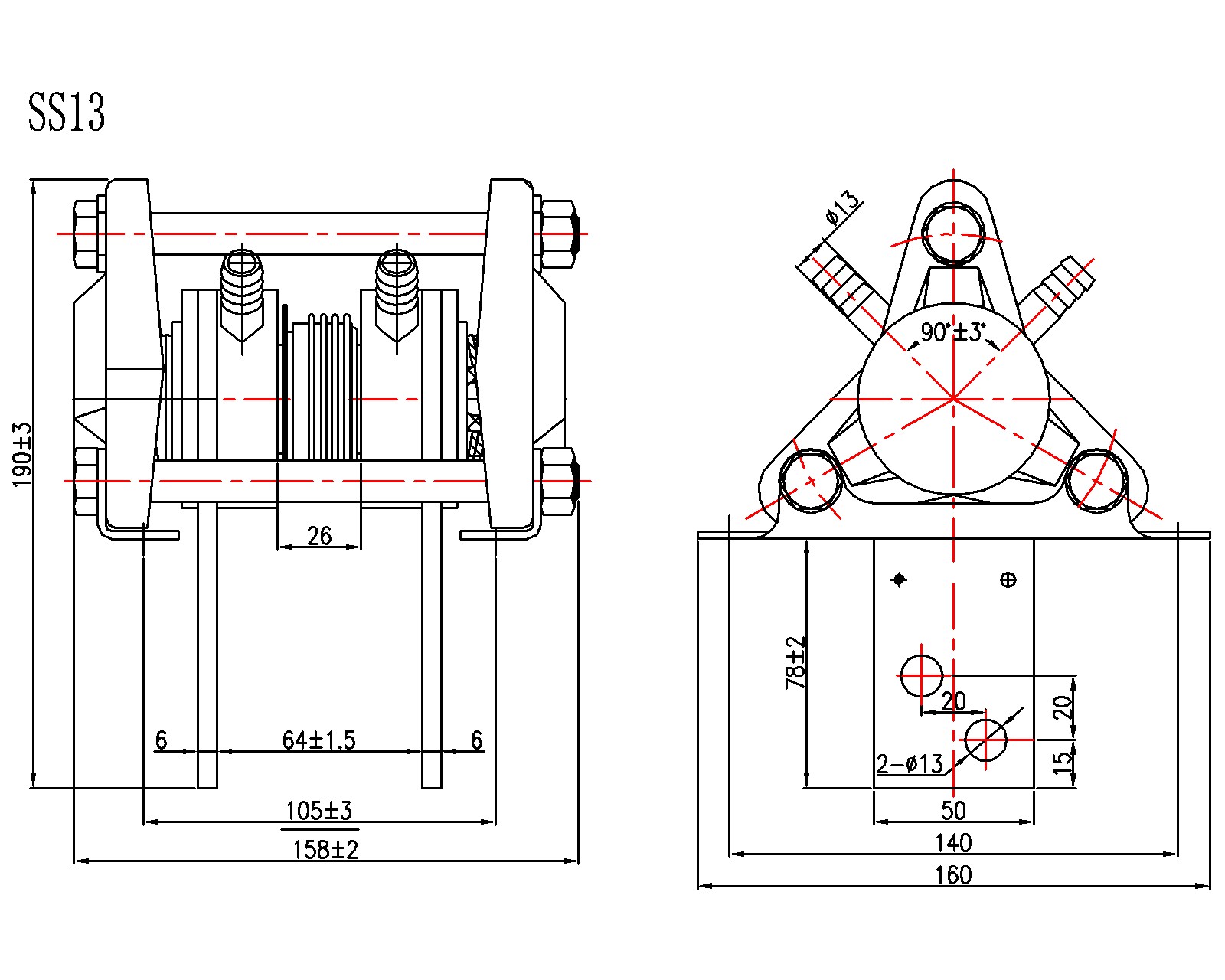

  • SS13
    水冷
    Φ68
    Φ40-Φ55
    0.015
  • SS14
    水冷
    Φ84
    Φ50-Φ73
    0.013
  • SS15
    水冷
    Φ100
    Φ73-Φ100
    0.011

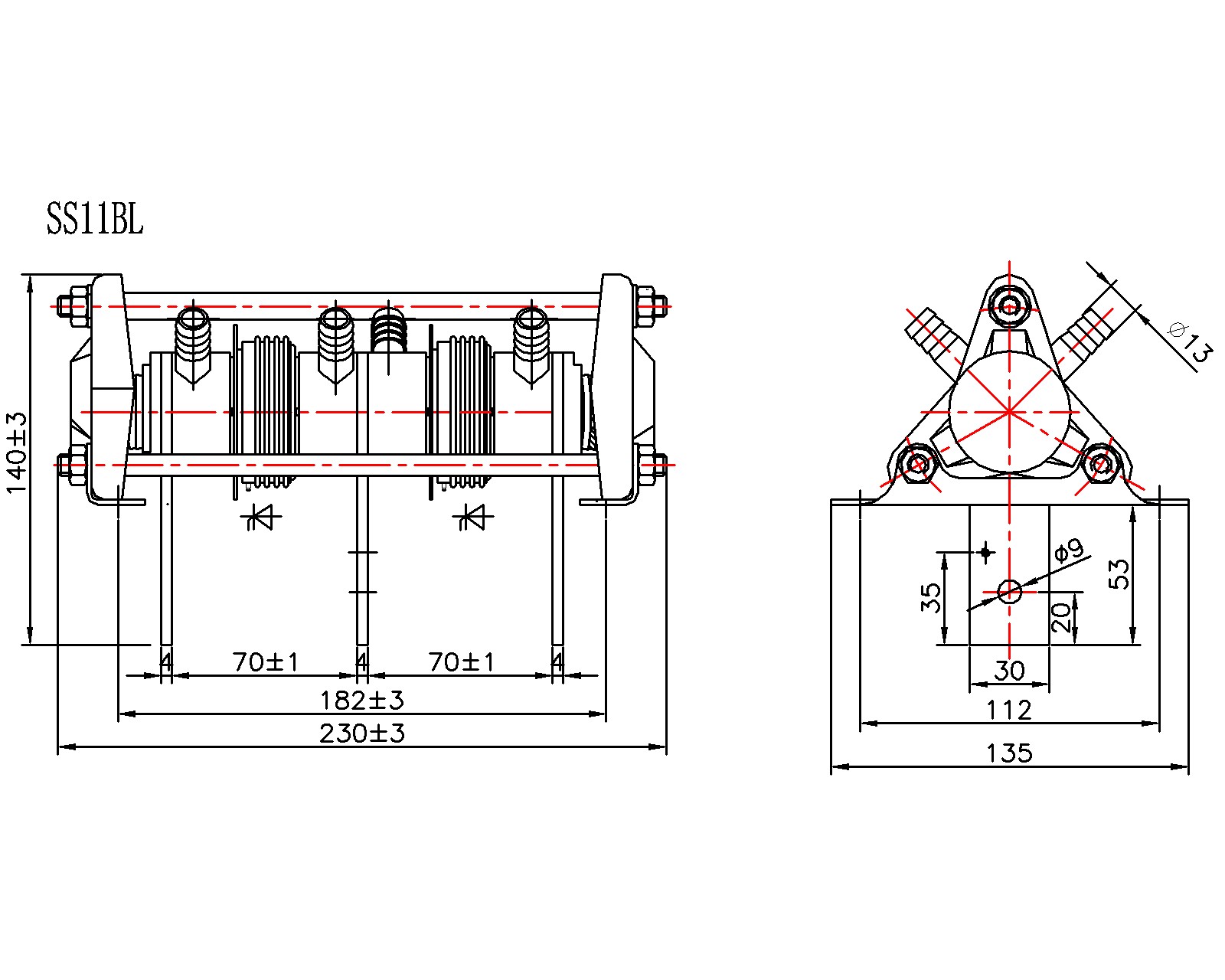

  • SS11BL
    水冷
    平板Φ45、 凸臺Φ23、Φ27
    凸臺Φ19-Φ40/ 凹臺Φ24、Φ28
    0.026

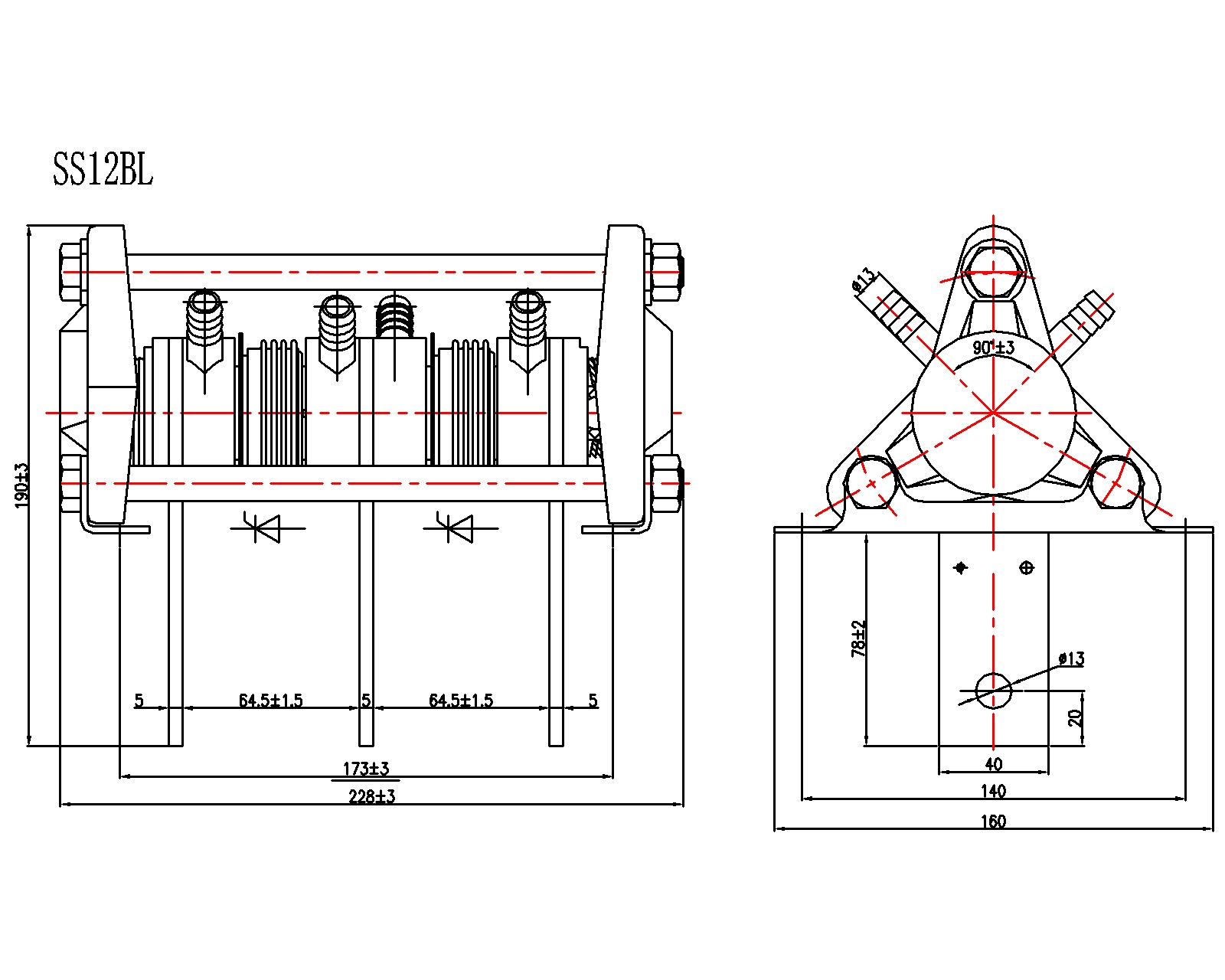

  • SS12BL
    水冷
    平板Φ55、 凸臺Φ31、Φ36、Φ41
    凸臺Φ34-Φ40/ 凹臺Φ32、Φ37、Φ42
    0.018

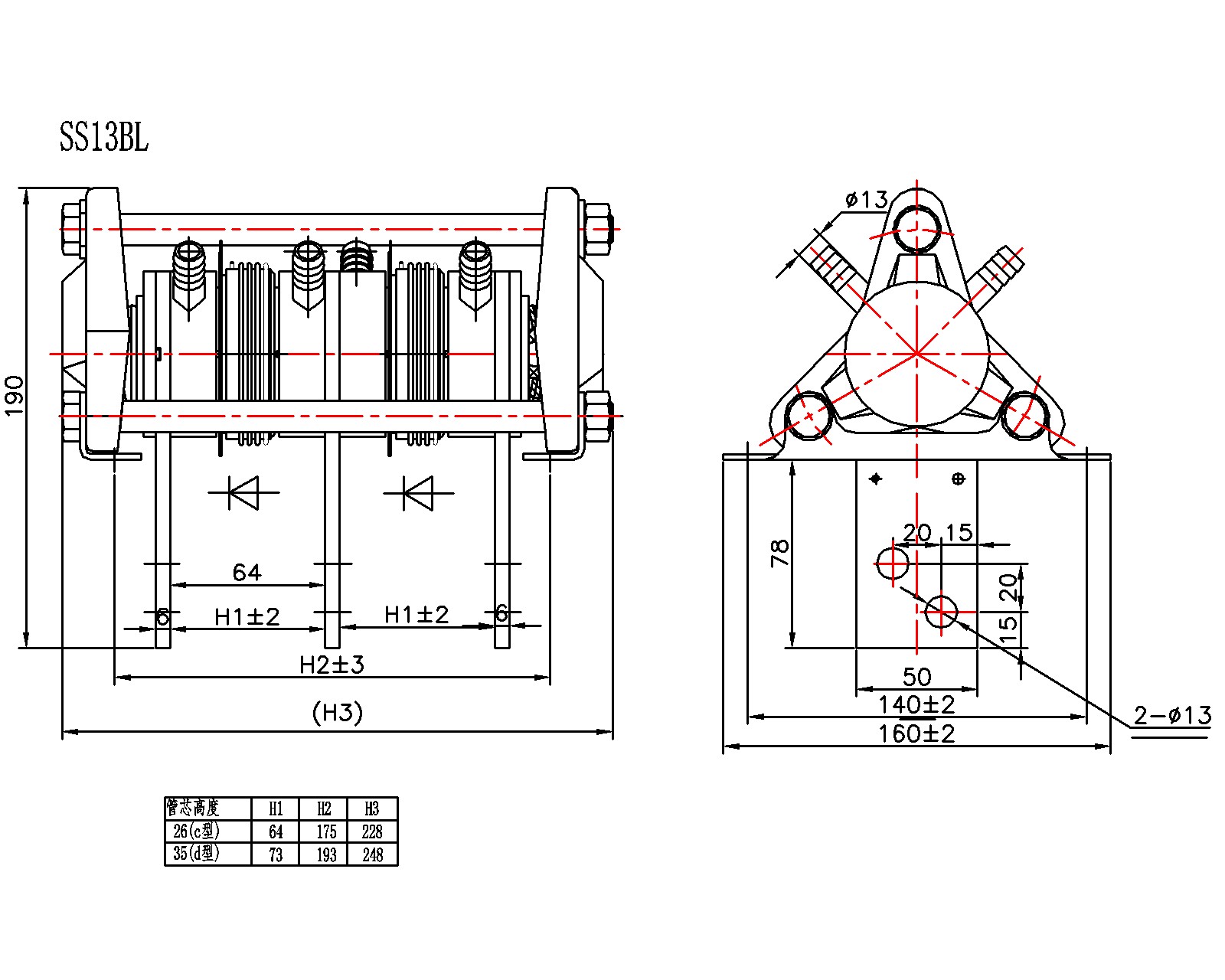

  • SS13BL
    水冷
    Φ68
    Φ40-Φ55
    0.015
  • SS14BL
    水冷
    Φ84
    Φ50-Φ73
    0.013
  • SS15BL
    水冷
    Φ100
    Φ73-Φ100
    0.011
  • SS24
    水冷
    Φ84
    Φ50-Φ84
    0.010

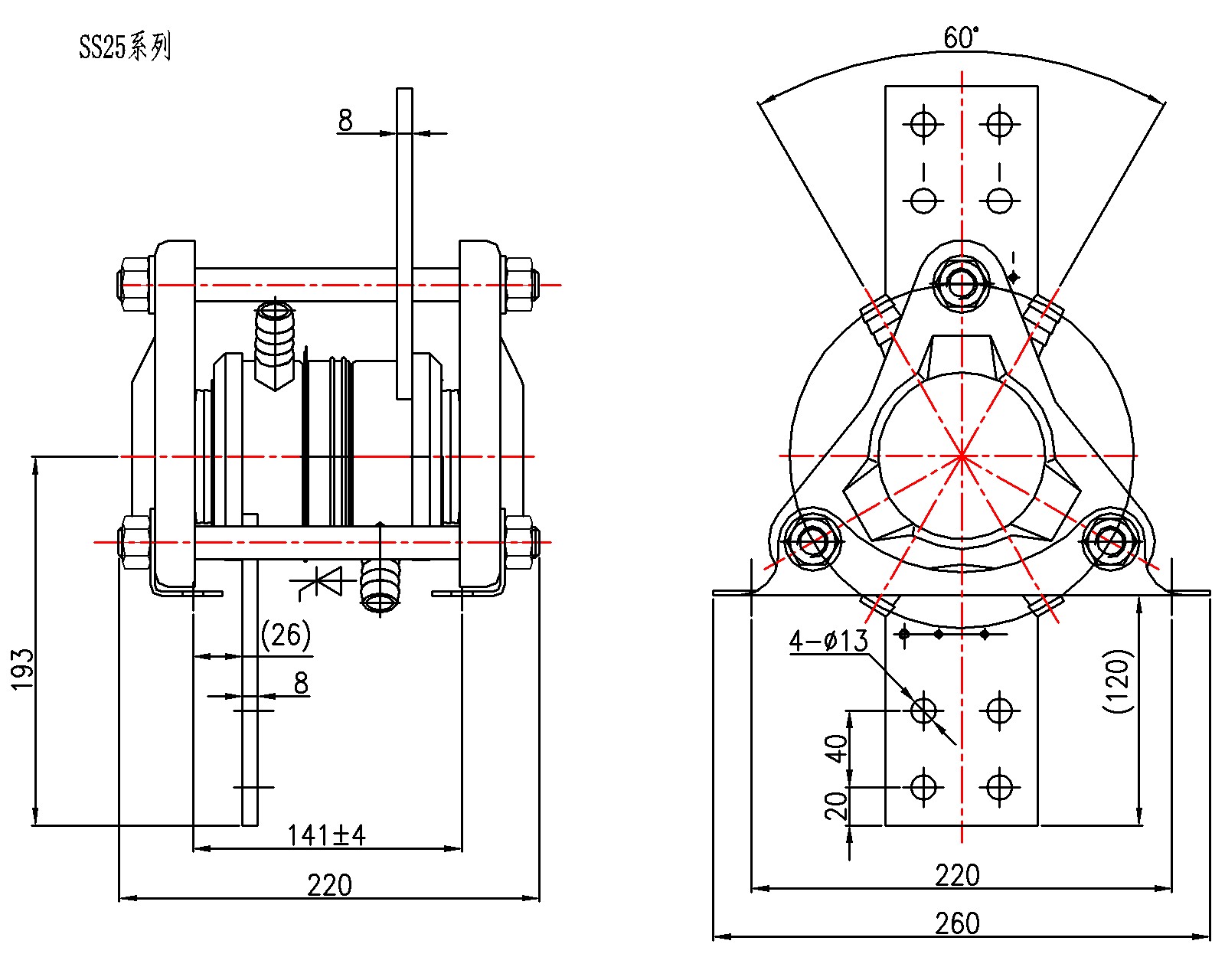

  • SS25
    水冷
    Φ100
    Φ70-Φ100
    0.008

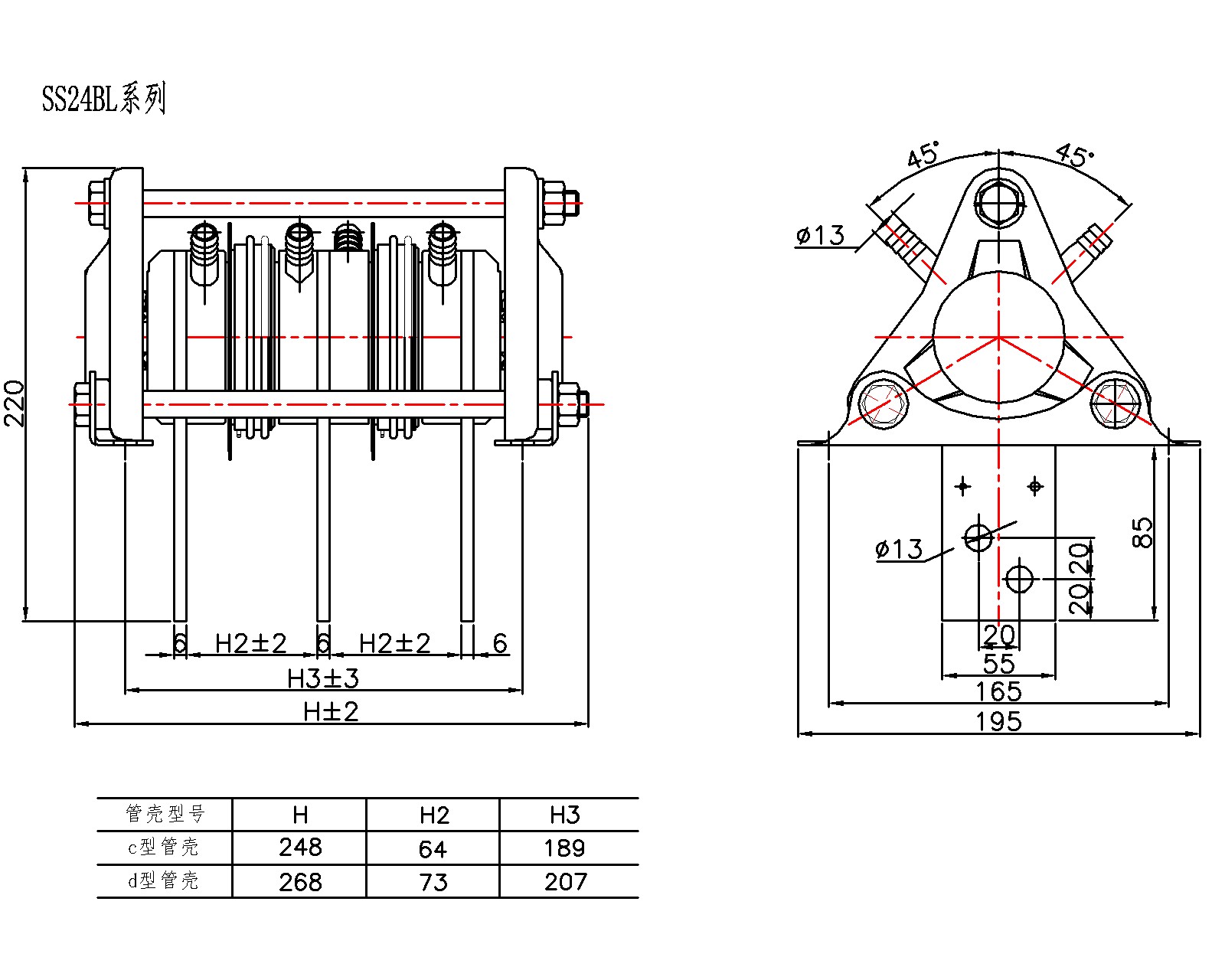

  • SS24BL
    水冷
    Φ84
    Φ50-Φ84
    0.010

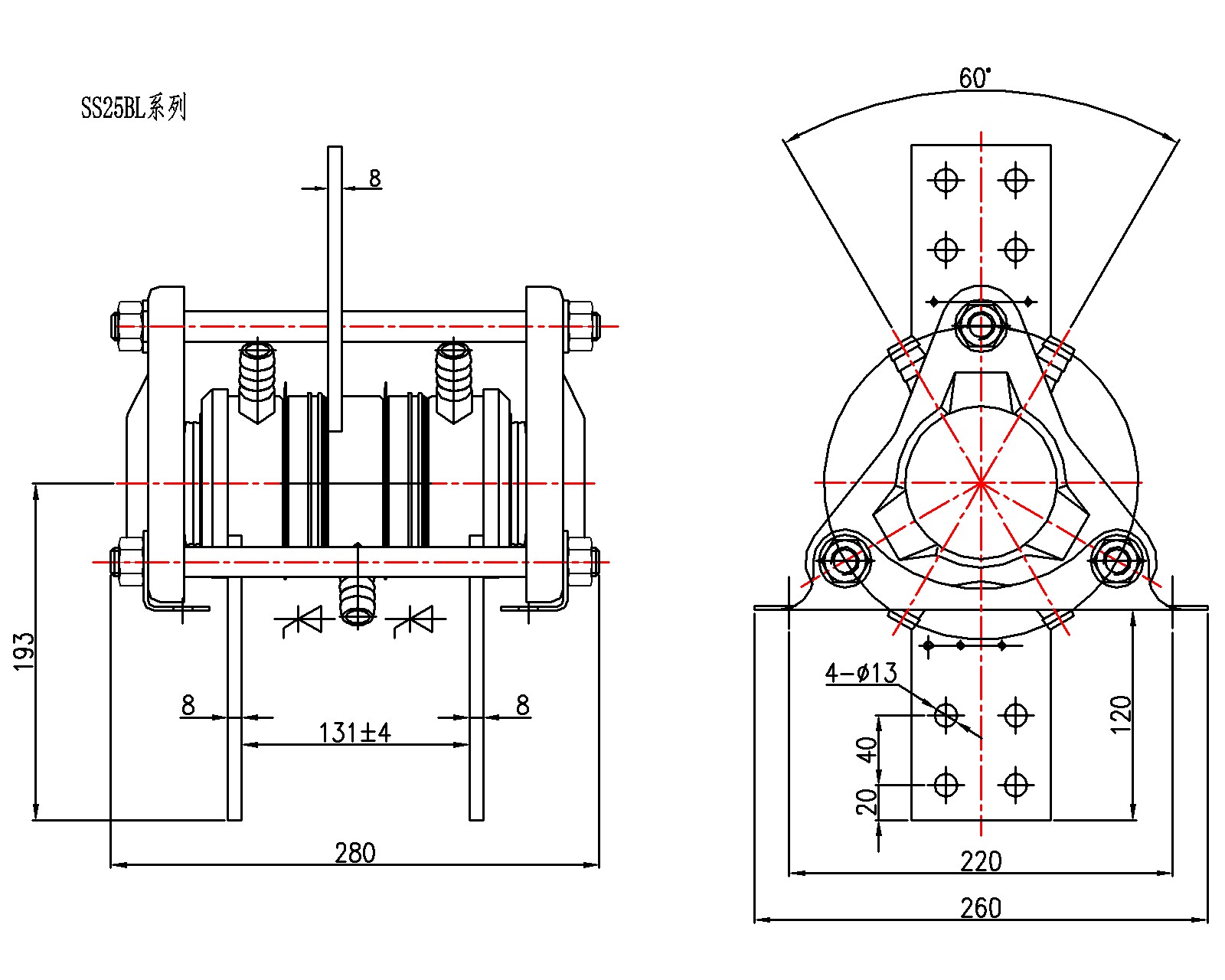

  • SS25BL
    水冷
    Φ100
    Φ70-Φ100
    0.008
  • DSS3
    水冷
    40×40
    Φ19-Φ34
    0.030
  • DSS5
    水冷
    50×50
    Φ34-Φ40
    0.026

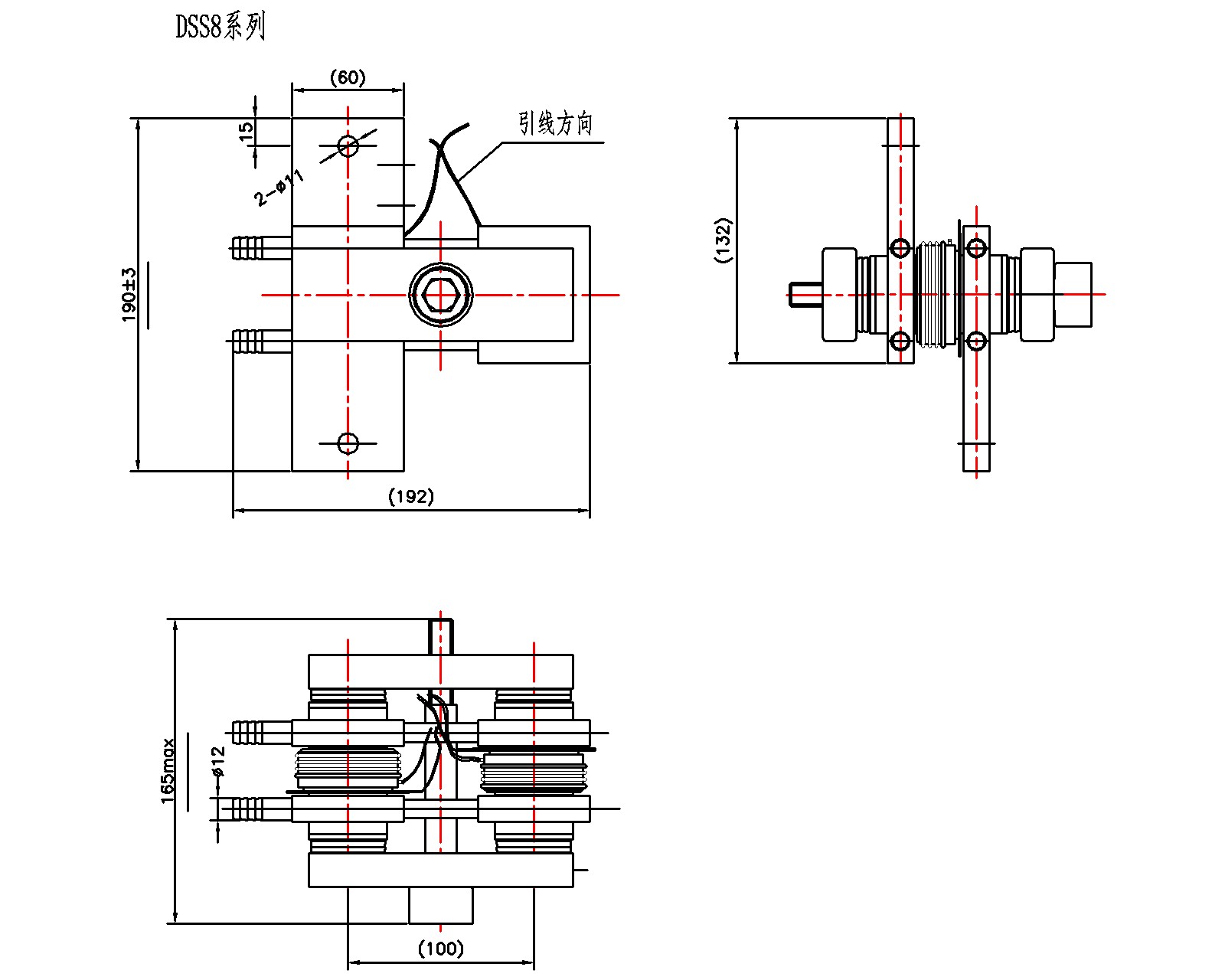

  • DSS8
    水冷
    60×60
    Φ34-Φ47
    0.018
  • RSS1
    水冷
    Φ50
    Φ25-Φ50
    0.018
  • RSS2
    水冷
    Φ80
    Φ50-Φ80
    0.013

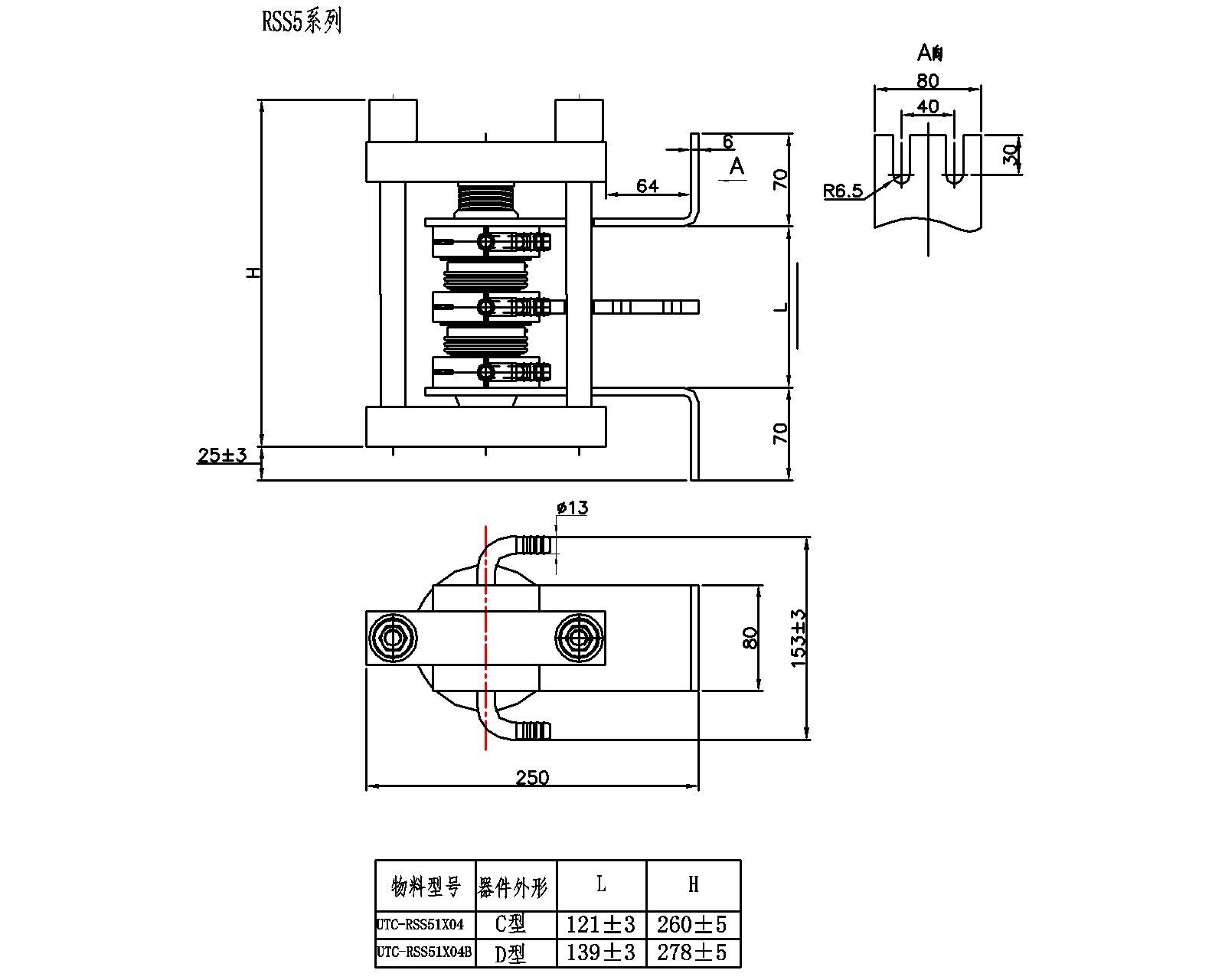

  • RSS5
    水冷
    80×80
    Φ50-Φ80
    0.014

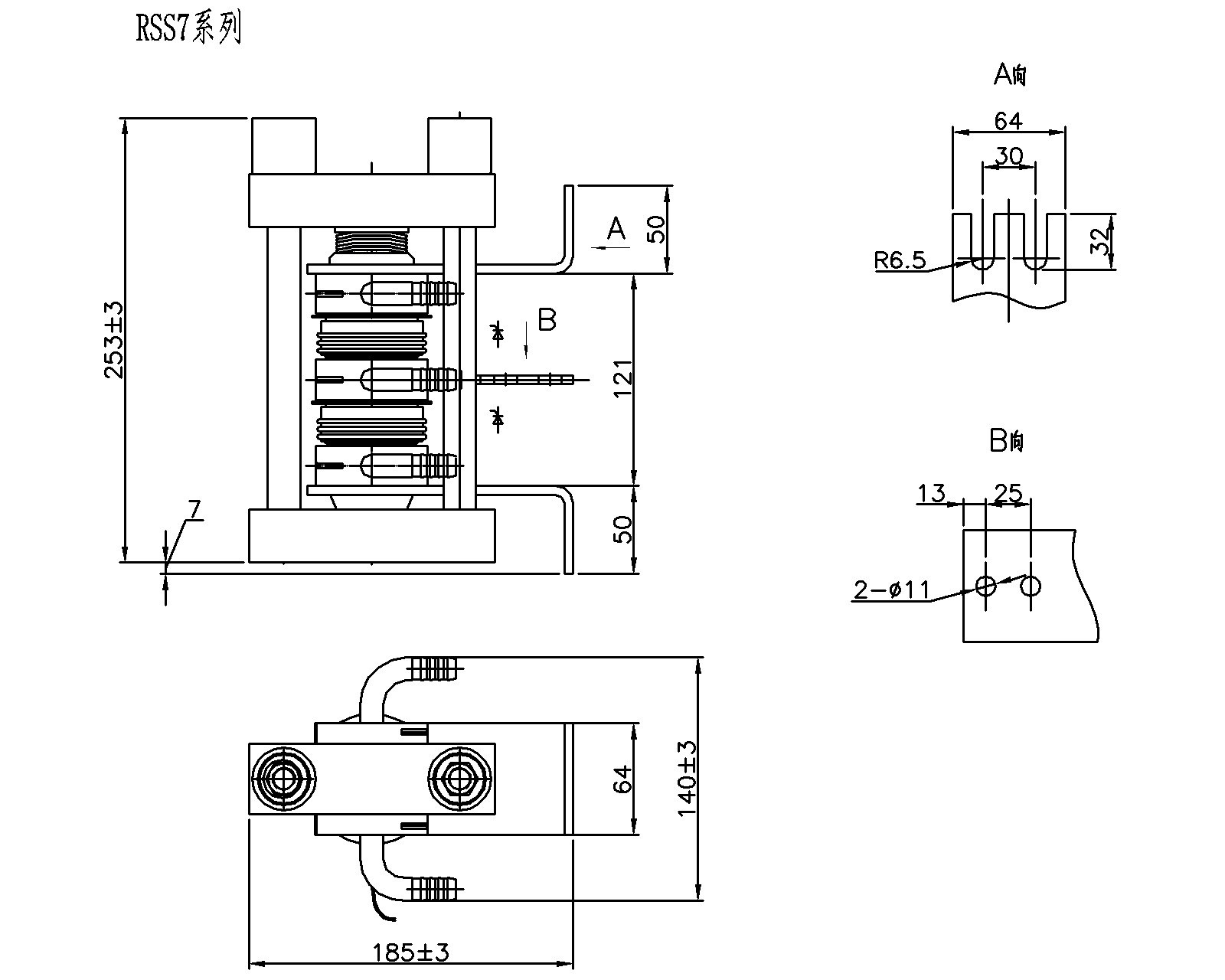

  • RSS7
    水冷
    64x64
    Φ55以下
    0.017

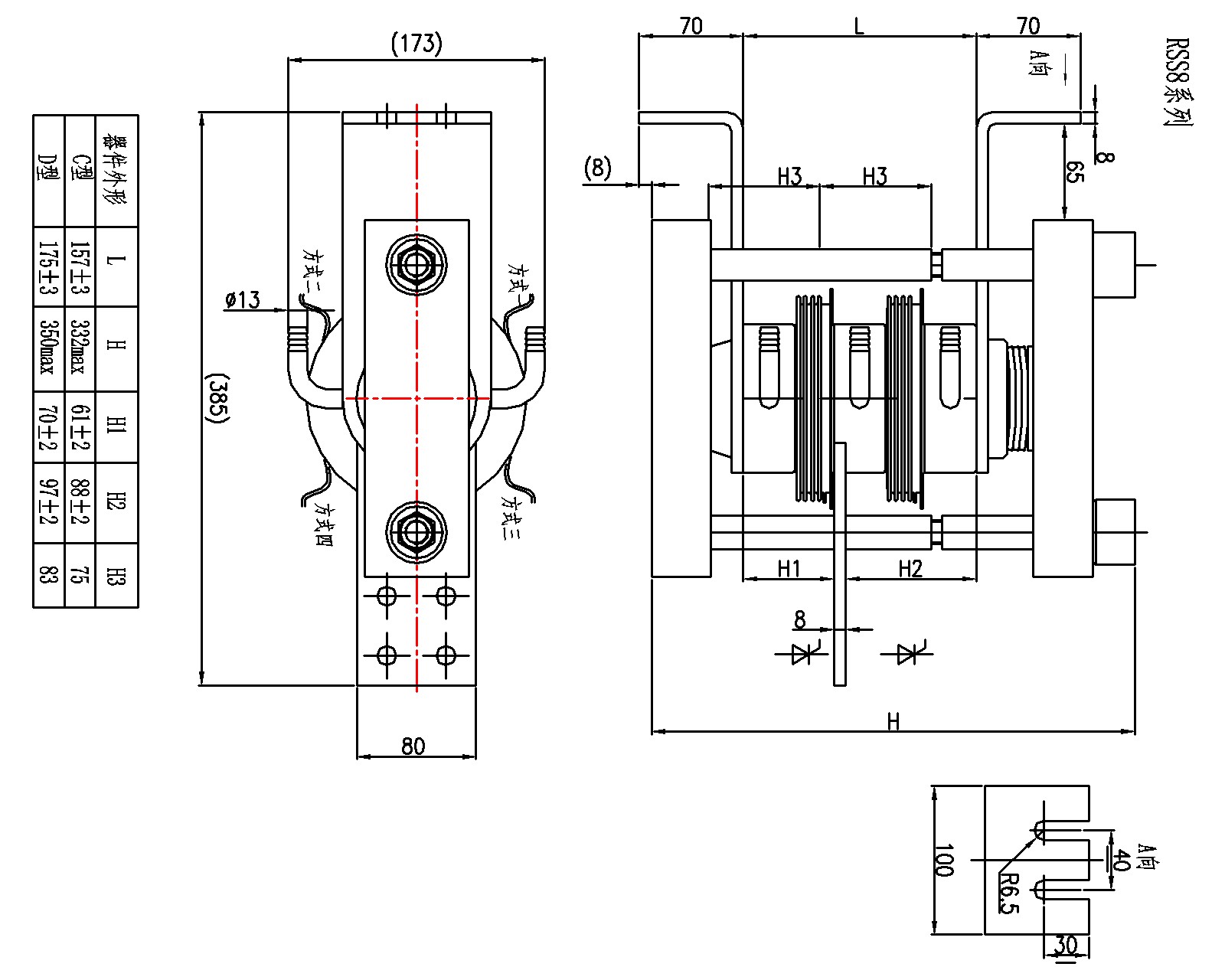

  • RSS8
    水冷
    100x100
    Φ100以下
    0.013
  • 型號

  • 冷卻形式

  • 臺面直徑

    mm

  • 適用管殼臺面

    mm

  • 熱阻

    °C /W

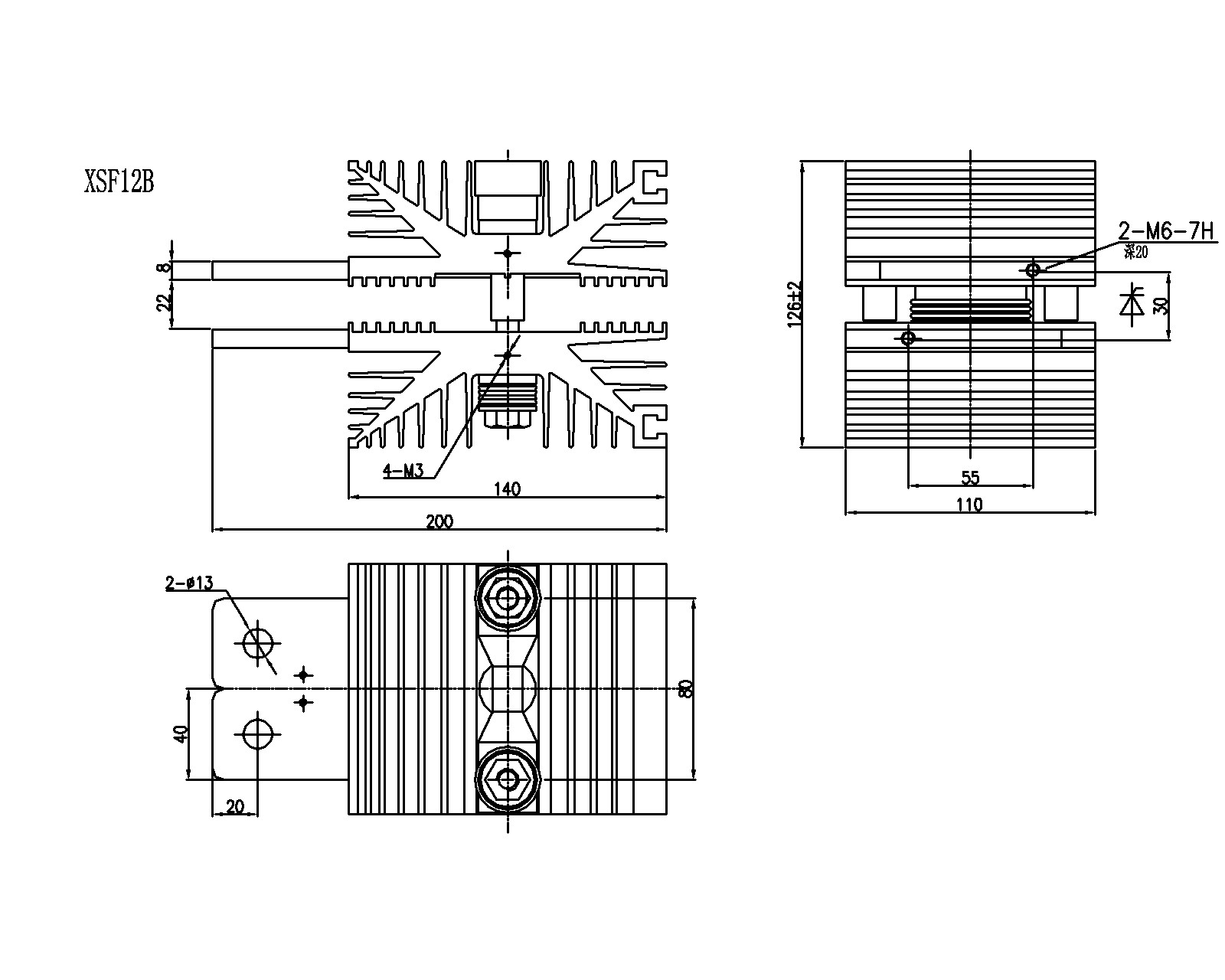

  • XSF12B
    風冷
    平板Φ65、 凸臺Φ23、Φ27
    凸臺Φ19-Φ40/ 凹臺Φ24、Φ28
    0.090
  • XSF13B
    風冷
    Φ65
    Φ27、Φ31
    0.071
  • XSF14B
    風冷
    平板Φ82、 凸臺Φ31、Φ36
    凸臺Φ34-Φ45/ 凹臺Φ32、Φ37
    0.056
  • XSF15B
    風冷
    平板Φ82、 凸臺Φ31、Φ36、Φ41
    凸臺Φ40-Φ47/ 凹臺Φ32、Φ37、Φ42
    0.048

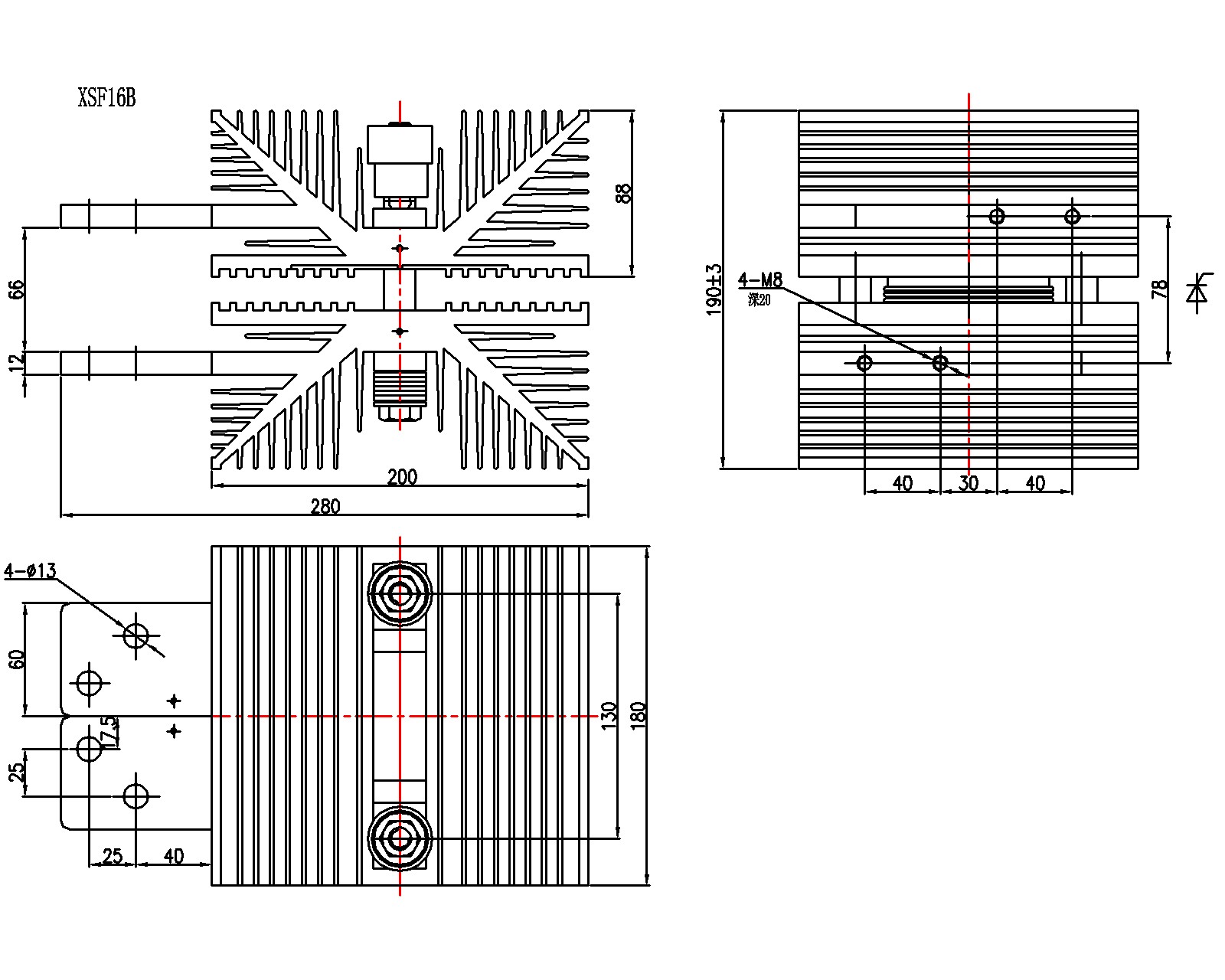

  • XSF16B
    風冷
    平板Φ82
    凸臺Φ45-Φ65
    0.037

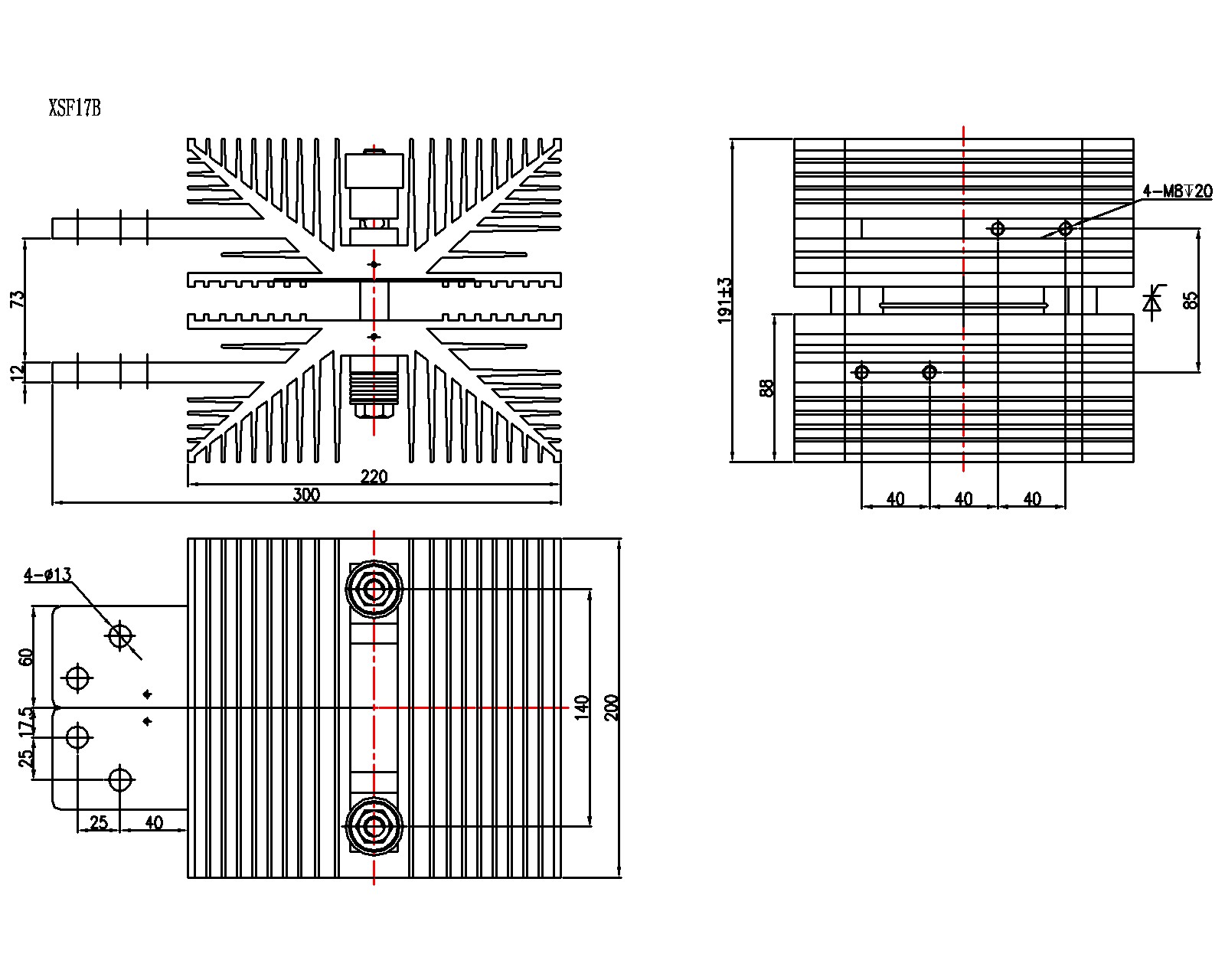

  • XSF17B
    風冷
    平板Φ120
    凸臺Φ40-Φ73
    0.030

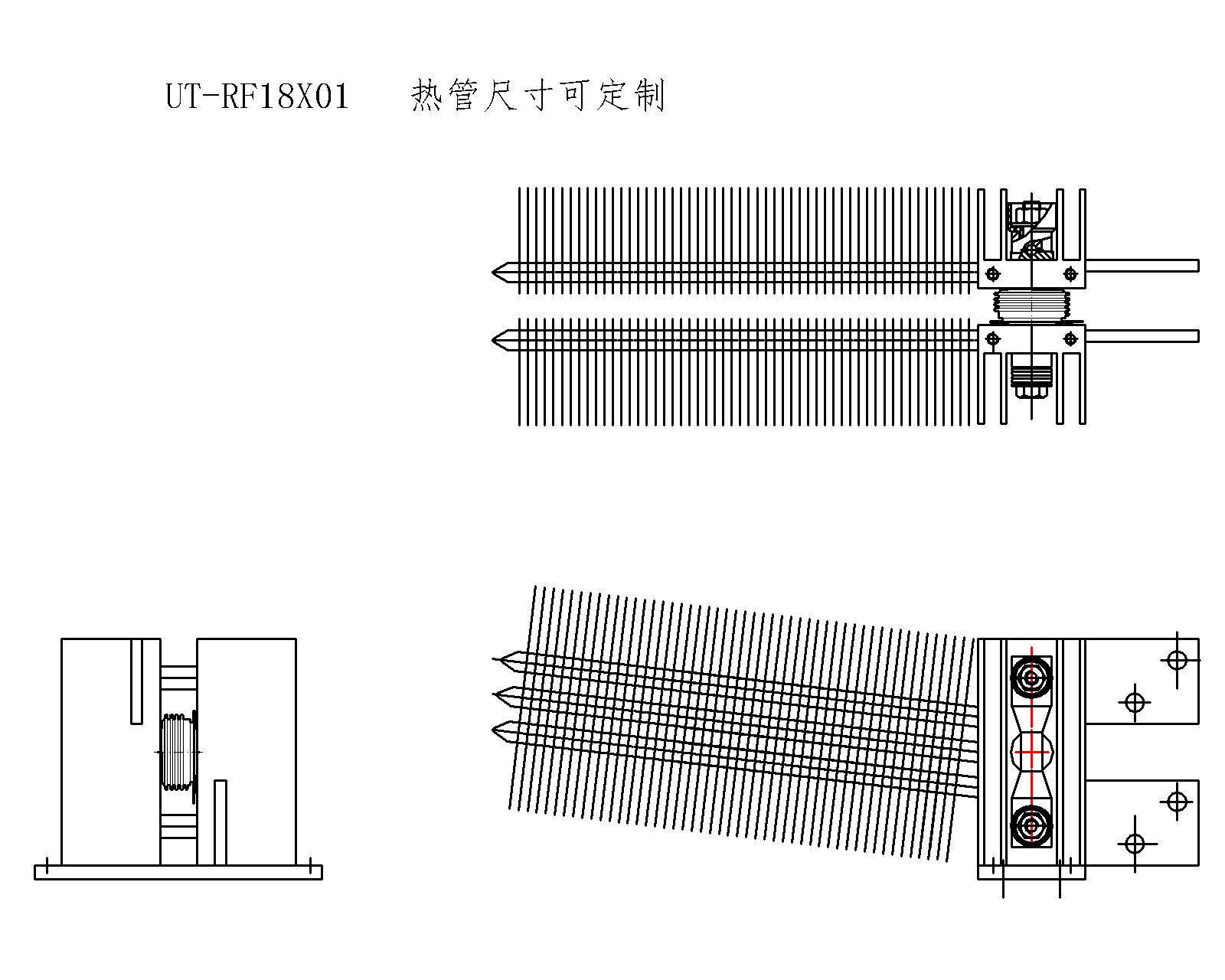

  • RF
    熱管
    Φ100
    Φ100以下
    0.020

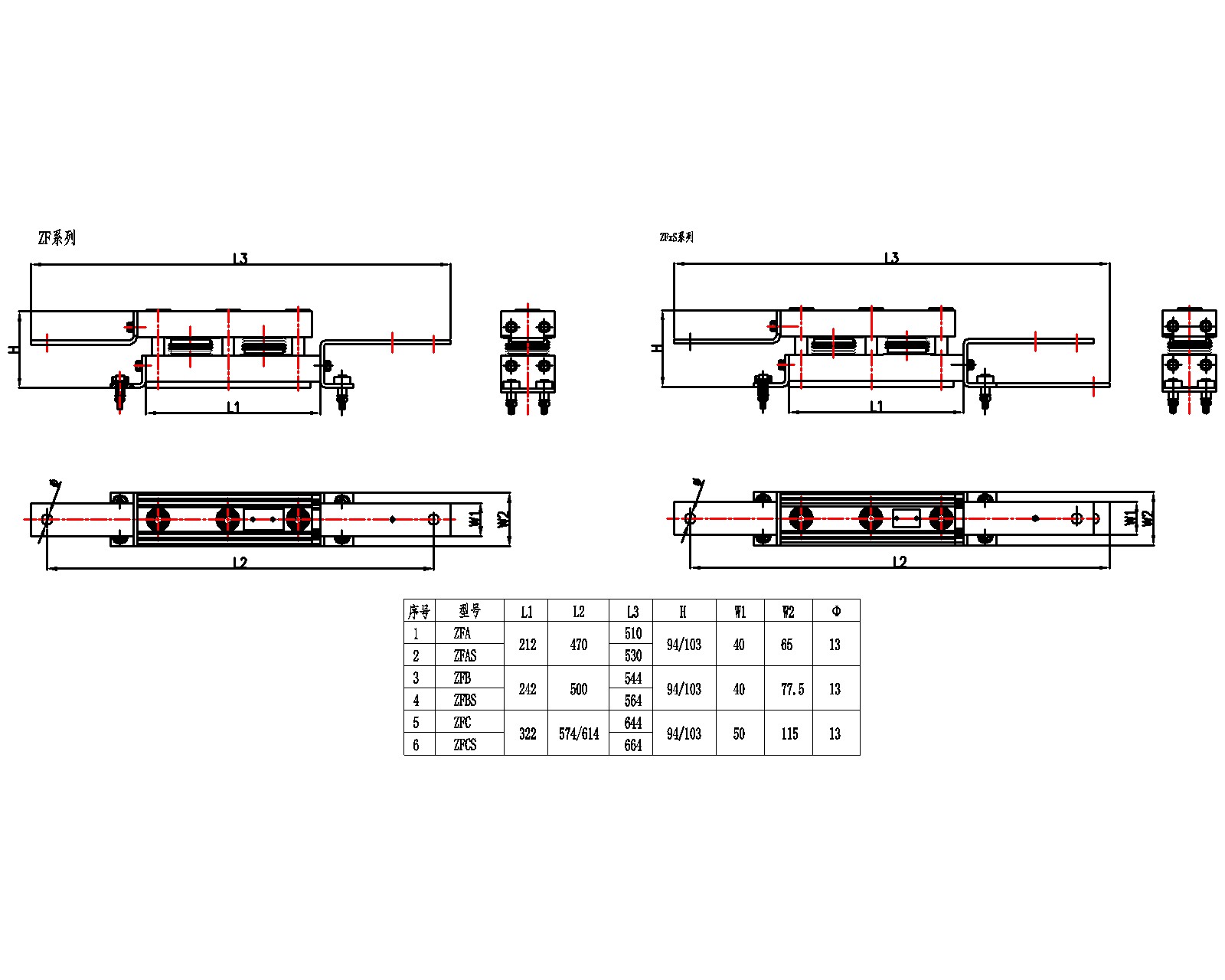

  • ZFA(S)
    風冷
    Φ49
    Φ42及以下
    0.380
  • ZFB(S)
    風冷
    Φ57
    Φ34-Φ47
    0.320
  • ZFC(S)
    風冷
    Φ97
    Φ55-Φ73
    0.220
  • 型號

  • 冷卻形式

  • 截面積

    cm2

  • 周長

    mm

  • 重量

    kg/m

  • D
    風冷
    93.3
    2540
    22
  • Z
    風冷
    44.45
    1652
    12
  • W
    風冷
    29.3
    1924
    8
  • N
    風冷
    77.78
    2302
    16
  • H
    風冷
    59.3
    3080
    16
  • K
    風冷
    66.7
    2366
    17
  • FD
    風冷
    35.9
    1513
    9.7
  • FE
    風冷
    62.13
    2170
    14.4
  • FL
    風冷
    29.53
    1090
    8
  • FI
    風冷
    83.2
    2152
    23
  • FF
    風冷
    110
    2233
    29.7
  • FG
    風冷
    32.6
    1371
    8.8

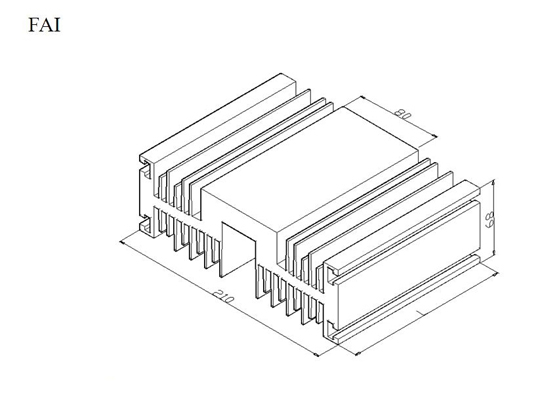

  • FAI
    風冷
    66.9
    2276
    16.5
  • FAE
    風冷
    63.1
    2387
    15.5

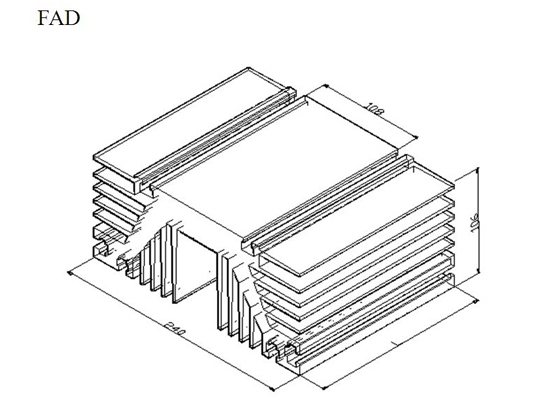

  • FAD
    風冷
    118.3
    2879
    32

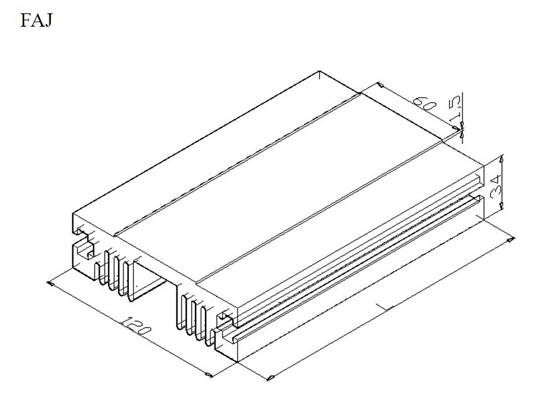

  • FAJ
    風冷
    24.1
    750
    6.5

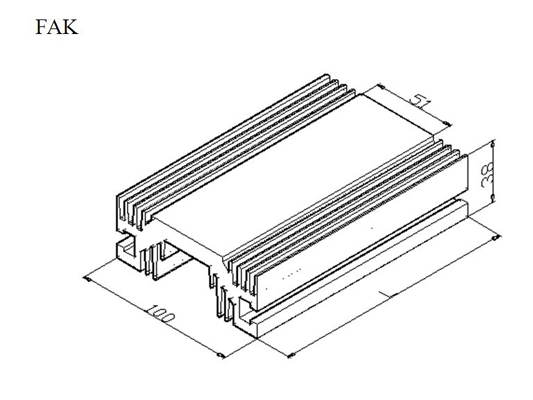

  • FAK
    風冷
    18.6
    718
    4.9
  • FAQ
    風冷
    40.9
    1436
    13.8
  • FAN
    風冷
    101.3
    3785
    24.8
  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

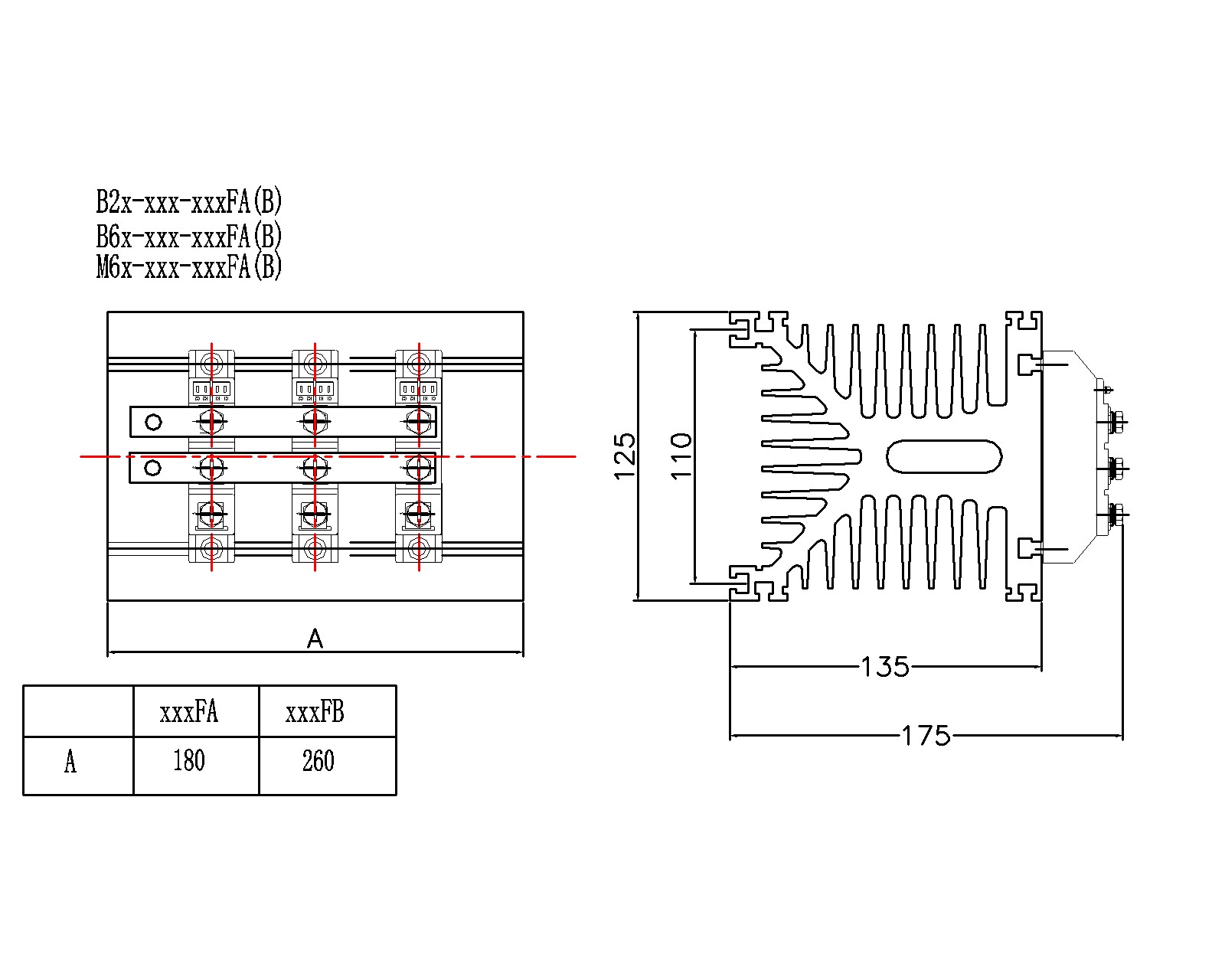

  • B2x-xxx-xxxFA
    100-2000
    40-160
    風冷
    風速≥6m/s，環境溫度≤40℃
  • B2x-xxx-xxxFB
    100-2000
    180-200
    風冷
    風速≥6m/s，環境溫度≤40℃

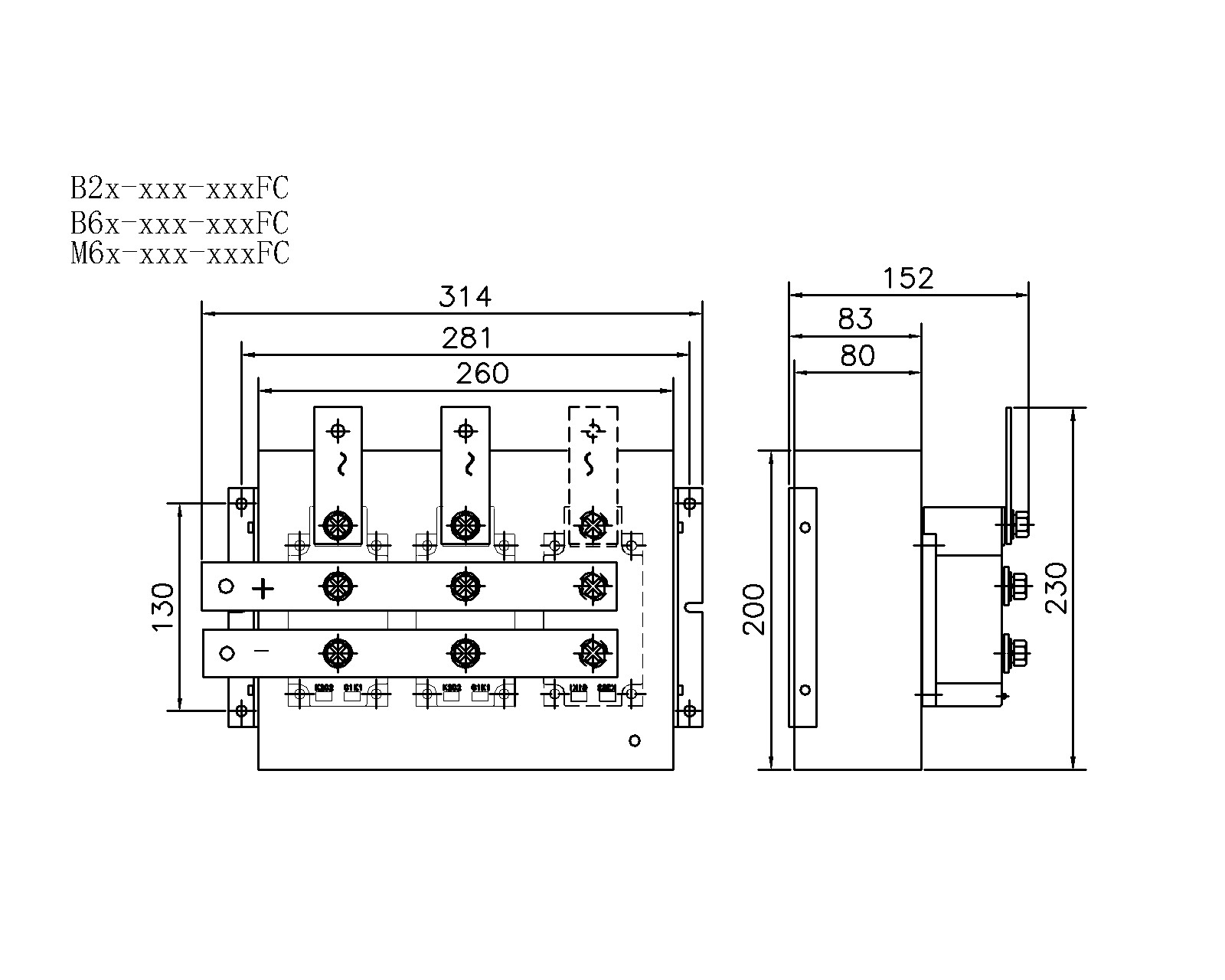

  • B2x-xxx-xxxFC
    100-2000
    250-400
    風冷
    風速≥6m/s，環境溫度≤40℃

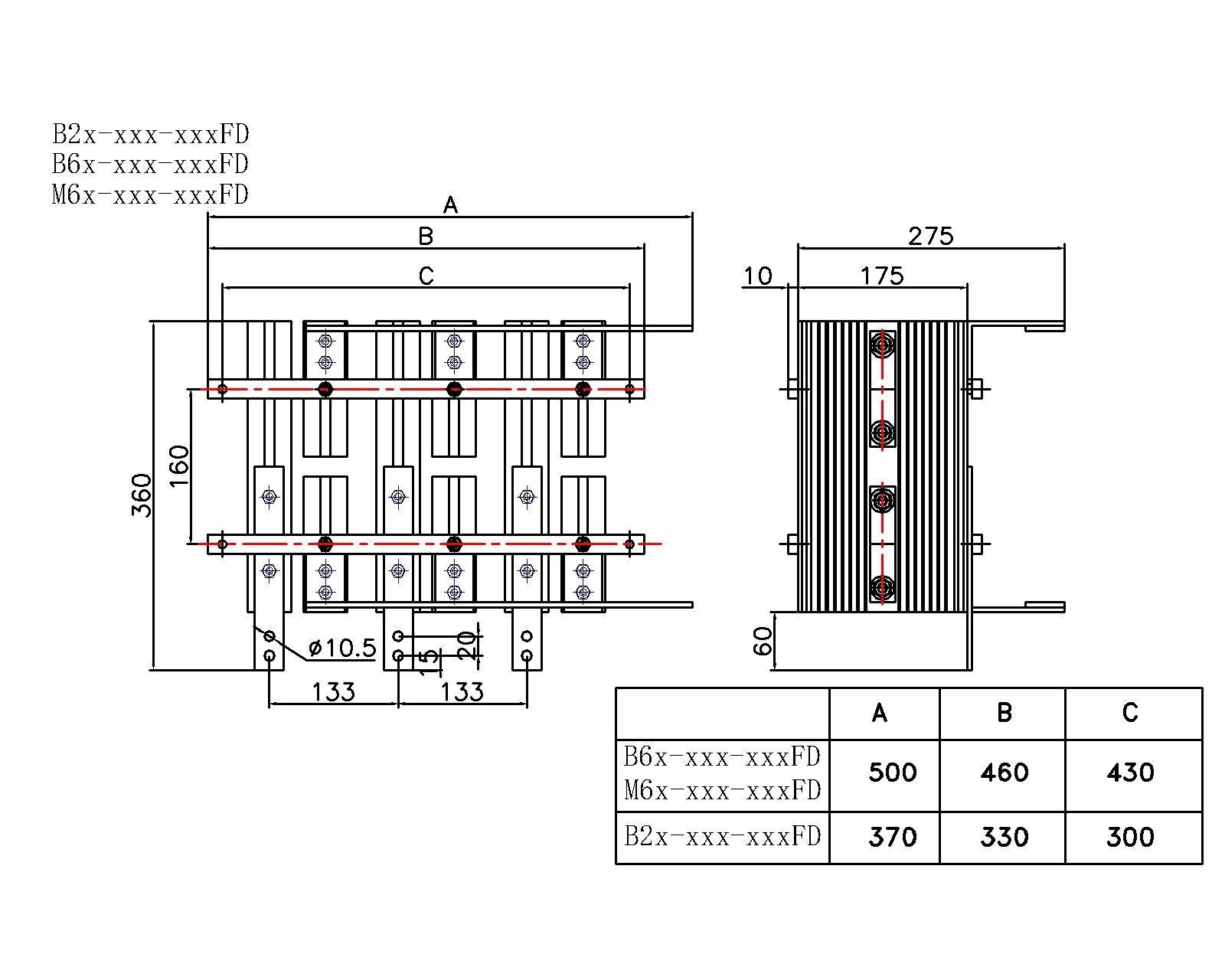

  • B2x-xxx-xxxFD
    100-2000
    300-800
    風冷
    風速≥6m/s，環境溫度≤40℃
  • B2x-xxx-xxxFE
    100-2000
    800-1200
    風冷
    風速≥6m/s，環境溫度≤40℃
  • B2x-xxx-xxxFF
    100-2000
    1200-2000
    風冷
    風速≥6m/s，環境溫度≤40℃

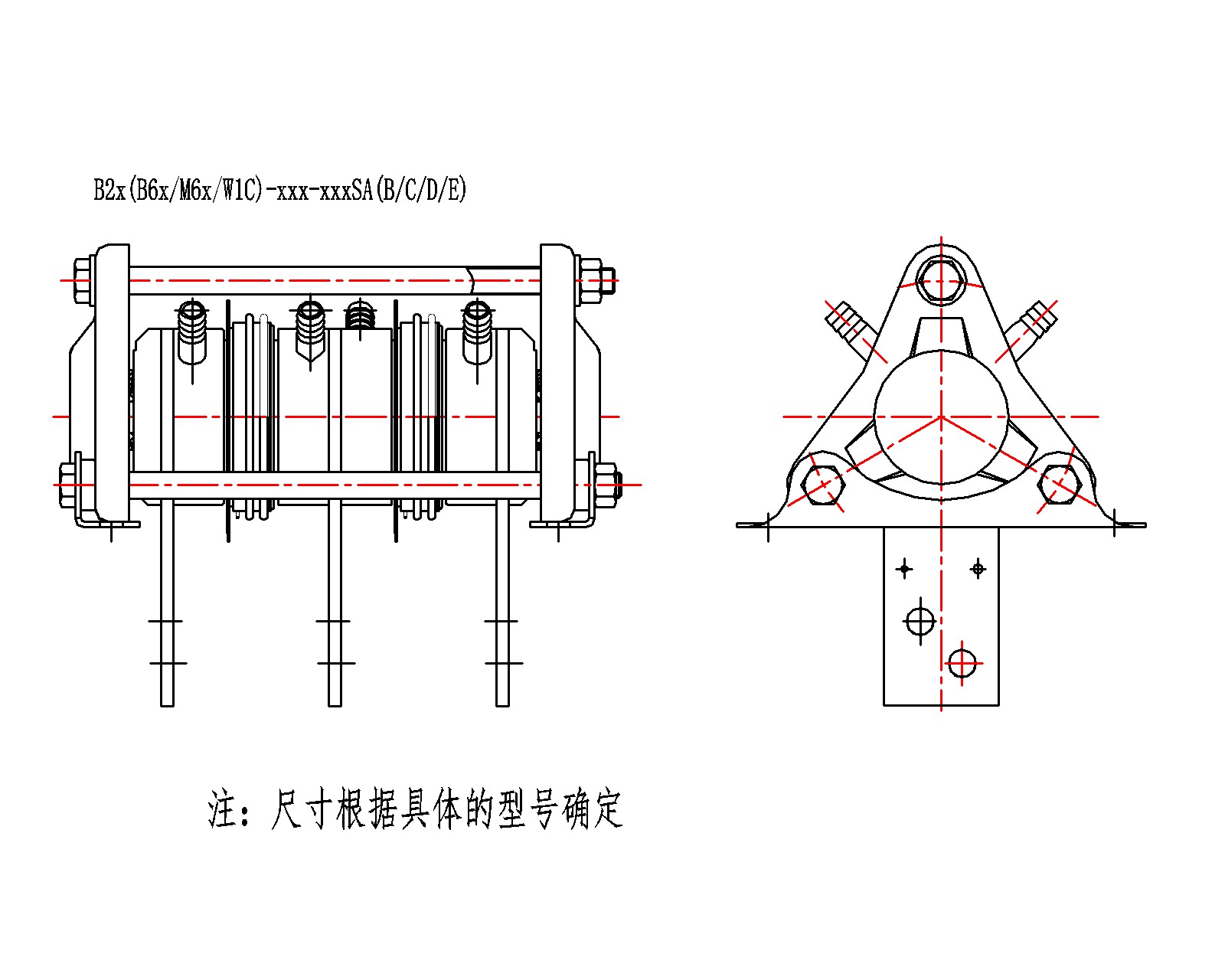

  • B2x-xxx-xxxSA(B/C/D/E)
    100-2000
    100-2500
    水冷
    流量≥4L/min，進水溫度≤40℃

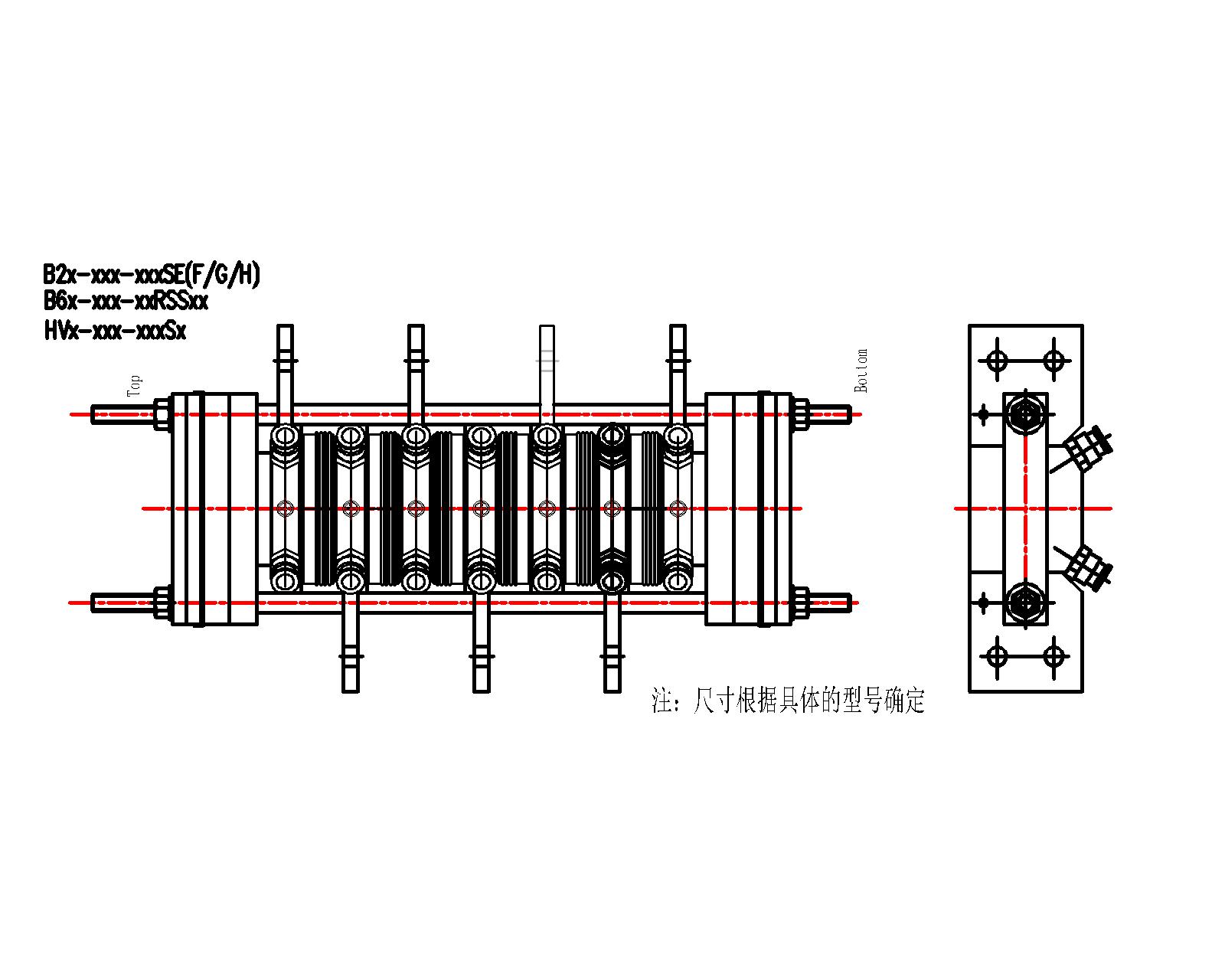

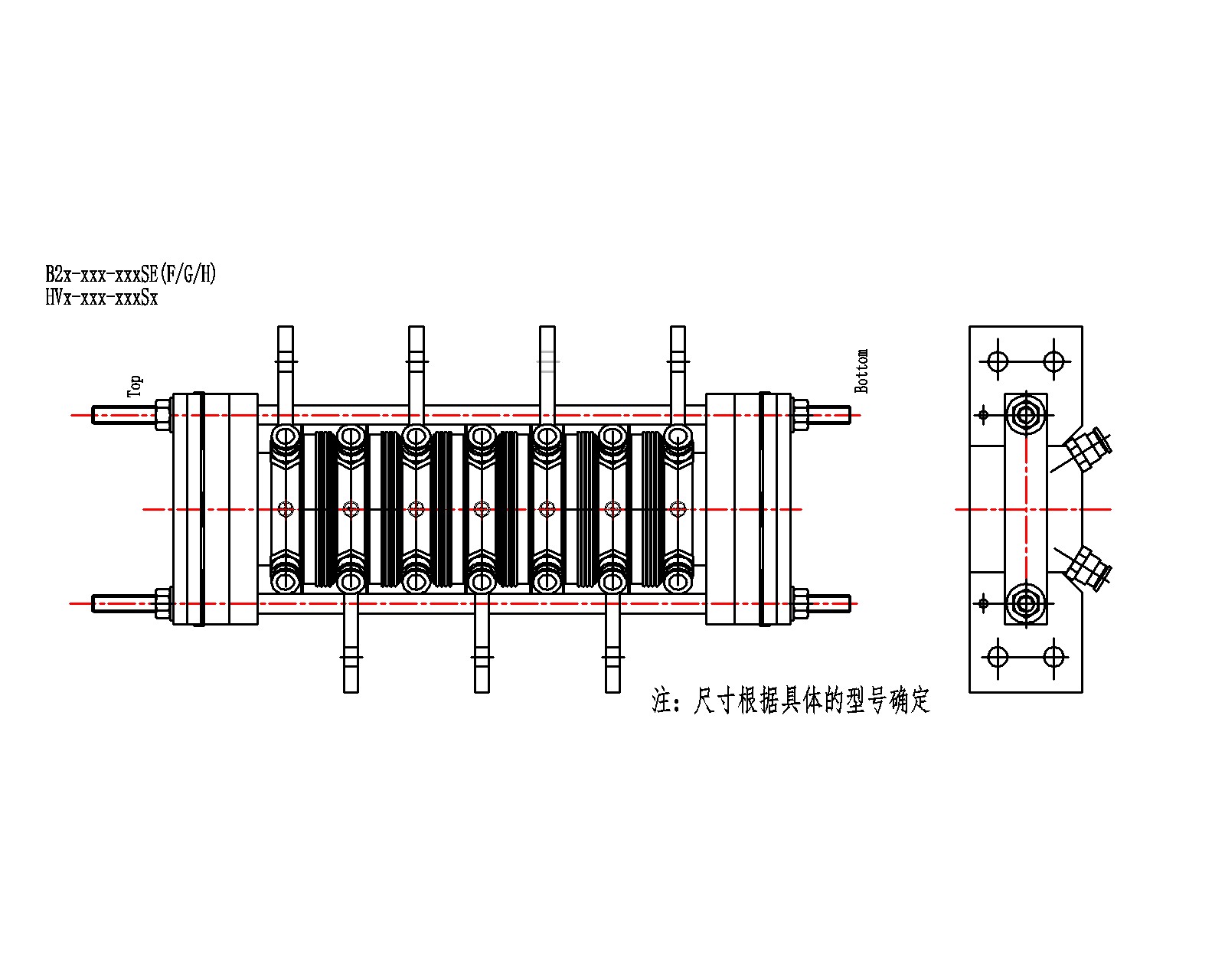

  • B2x-xxx-xxxSE(F/G/H)
    100-2000
    100-2500
    水冷
    流量≥4L/min，進水溫度≤40℃


  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

  • *B6x-xxx-xxxFA
    100-2000
    80-200
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *B6x-xxx-xxxFB
    100-2000
    200-300
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *B6x-xxx-xxxFC
    100-2000
    300-500
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *B6x-xxx-xxxFD
    100-2000
    400-1600
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *B6x-xxx-xxxFE
    100-2000
    1000-2000
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *B6x-xxx-xxxFF
    100-2000
    1500-3000
    風冷
    風速≥6m/s，環境溫度≤40℃
  • B6x-xxx-xxxSA(B/C/D/E)
    100-2000
    300-4000
    水冷
    流量≥4L/min，進水溫度≤40℃
  • B6X-XXX-XXRSSXX
    100-2000
    600-3500
    水冷
    流量≥4L/min，進水溫度≤40℃


  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

  • *M6x-xxx-xxxFA
    100-2000
    雙星型帶/不帶平衡電抗器(150-350/130-300)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFB
    100-2000
    雙星型帶/不帶平衡電抗器(450-600/350-500)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFC
    100-2000
    雙星型帶/不帶平衡電抗器(800-1200/600-800)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFD
    100-2000
    雙星型帶/不帶平衡電抗器(1500-2500/1200-2000)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFE
    100-2000
    雙星型帶/不帶平衡電抗器(3000-4000/2500-3400)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFF
    100-2000
    雙星型帶/不帶平衡電抗器(5000-6000/4000-5000)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxFG
    100-2000
    雙星型帶/不帶平衡電抗器(1500-1800/1000-1500)
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *M6x-xxx-xxxSA(B/C/D/E)
    100-2000
    雙星型帶/不帶平衡電抗器(500-8000/400-5000)
    水冷
    流量≥4L/min，進水溫度≤40℃


  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

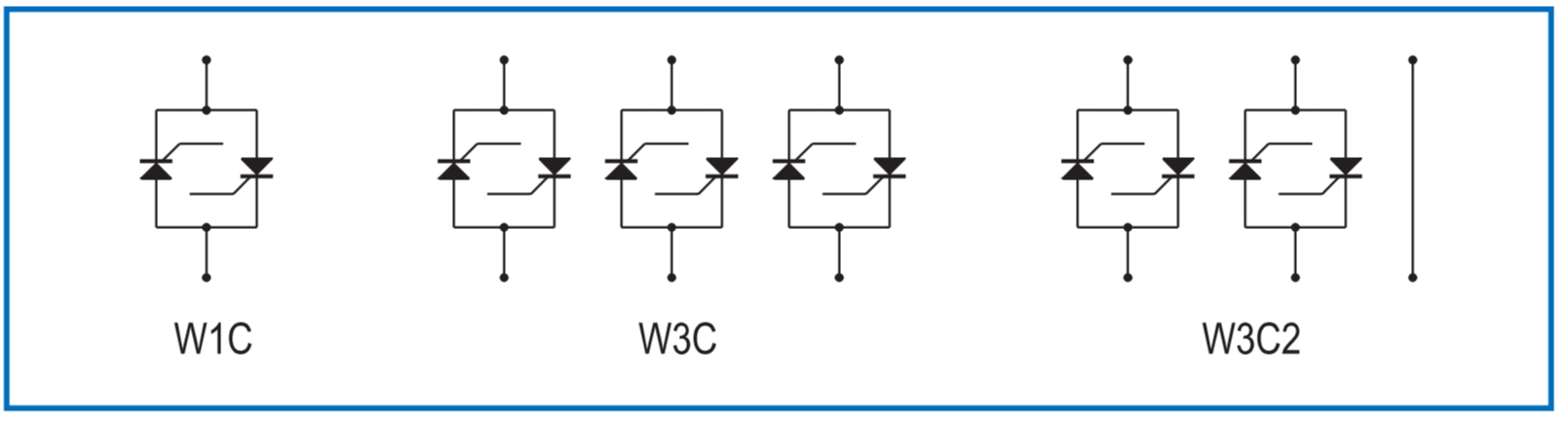

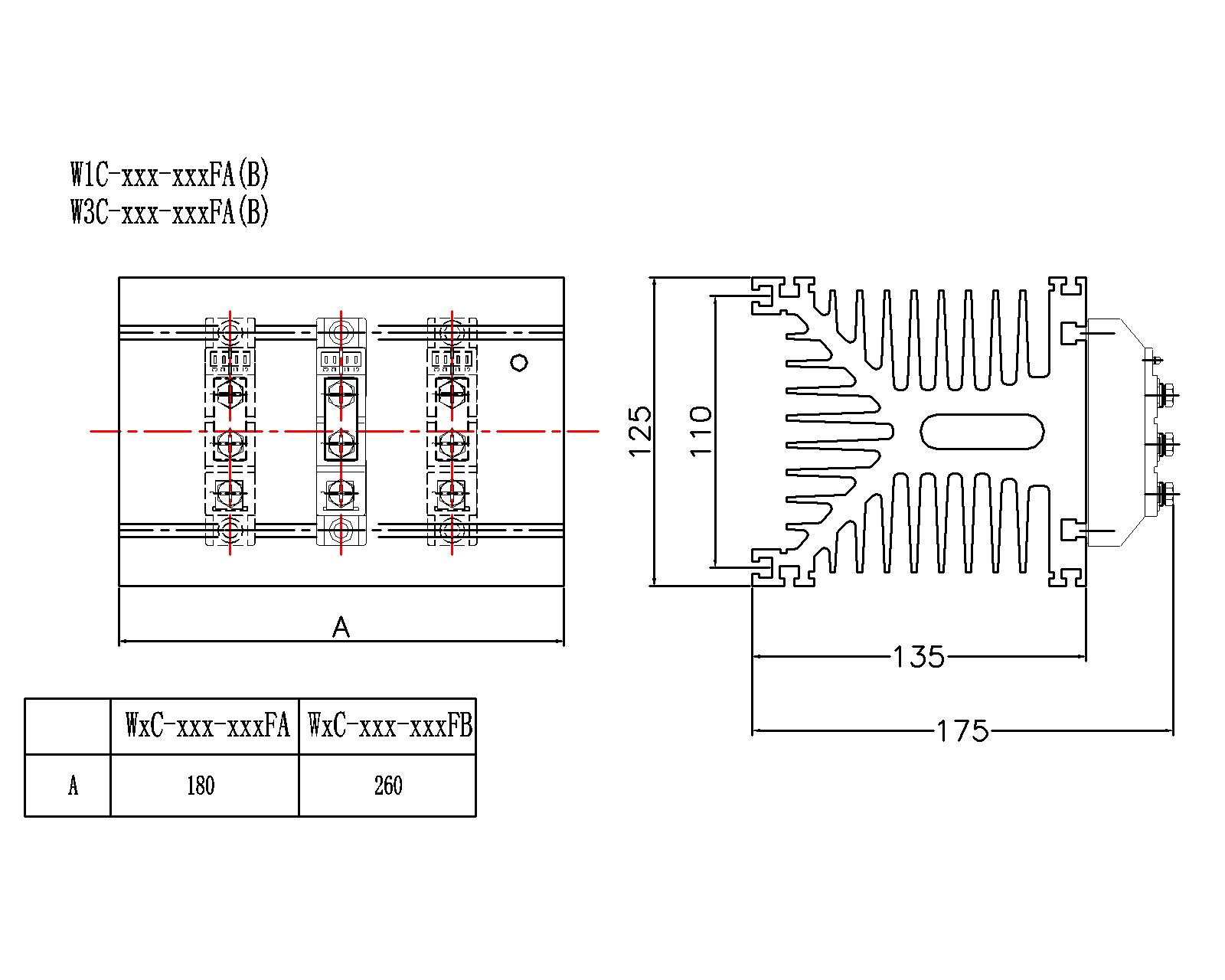

  • W1C-xxx-xxxFA
    100-2000
    90-150
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W1C-xxx-xxxFB
    100-2000
    200-250
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W1C-xxx-xxxFC
    100-2000
    300
    風冷
    風速≥6m/s，環境溫度≤40℃

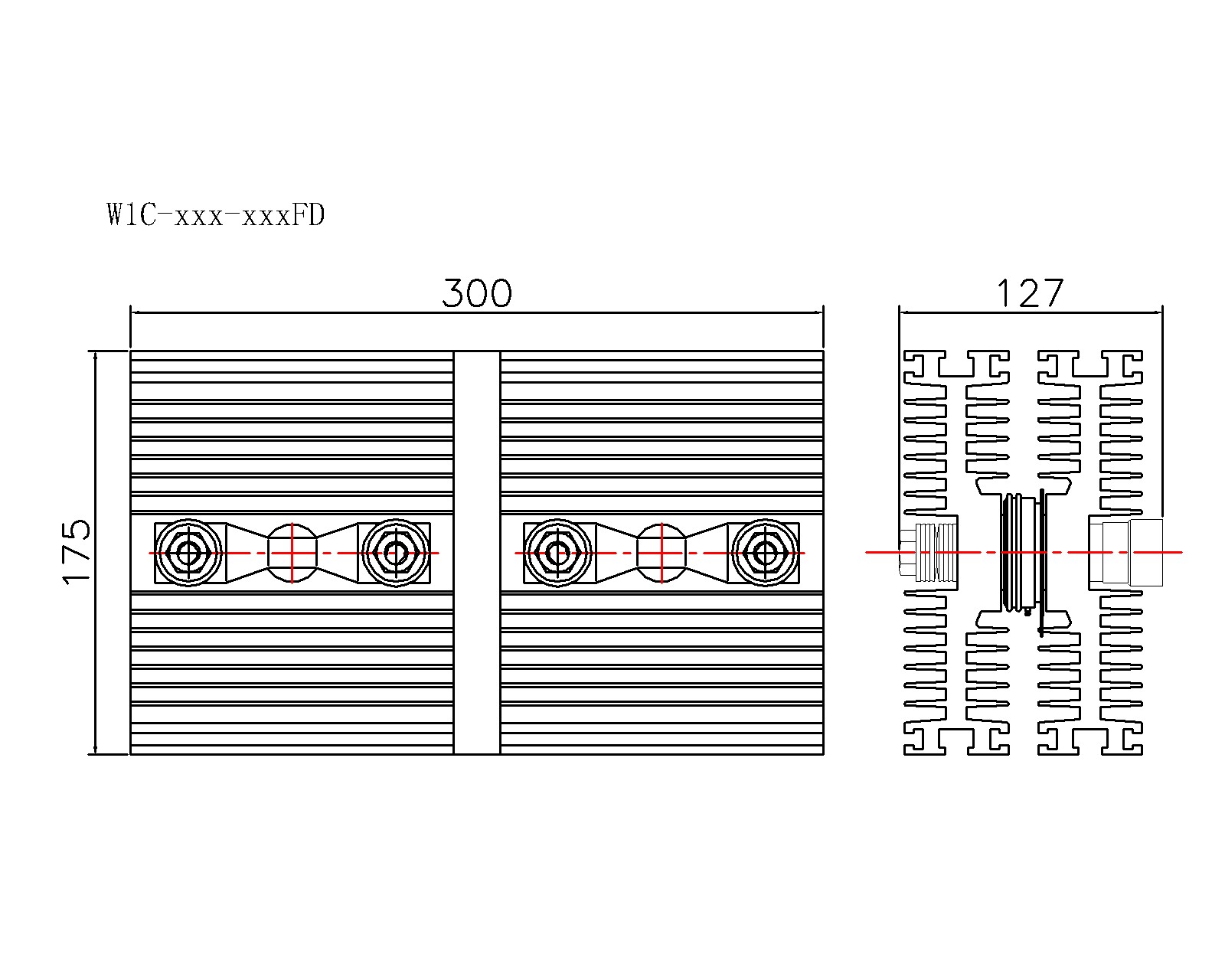

  • W1C-xxx-xxxFD
    100-2000
    400-800
    風冷
    風速≥6m/s，環境溫度≤40℃

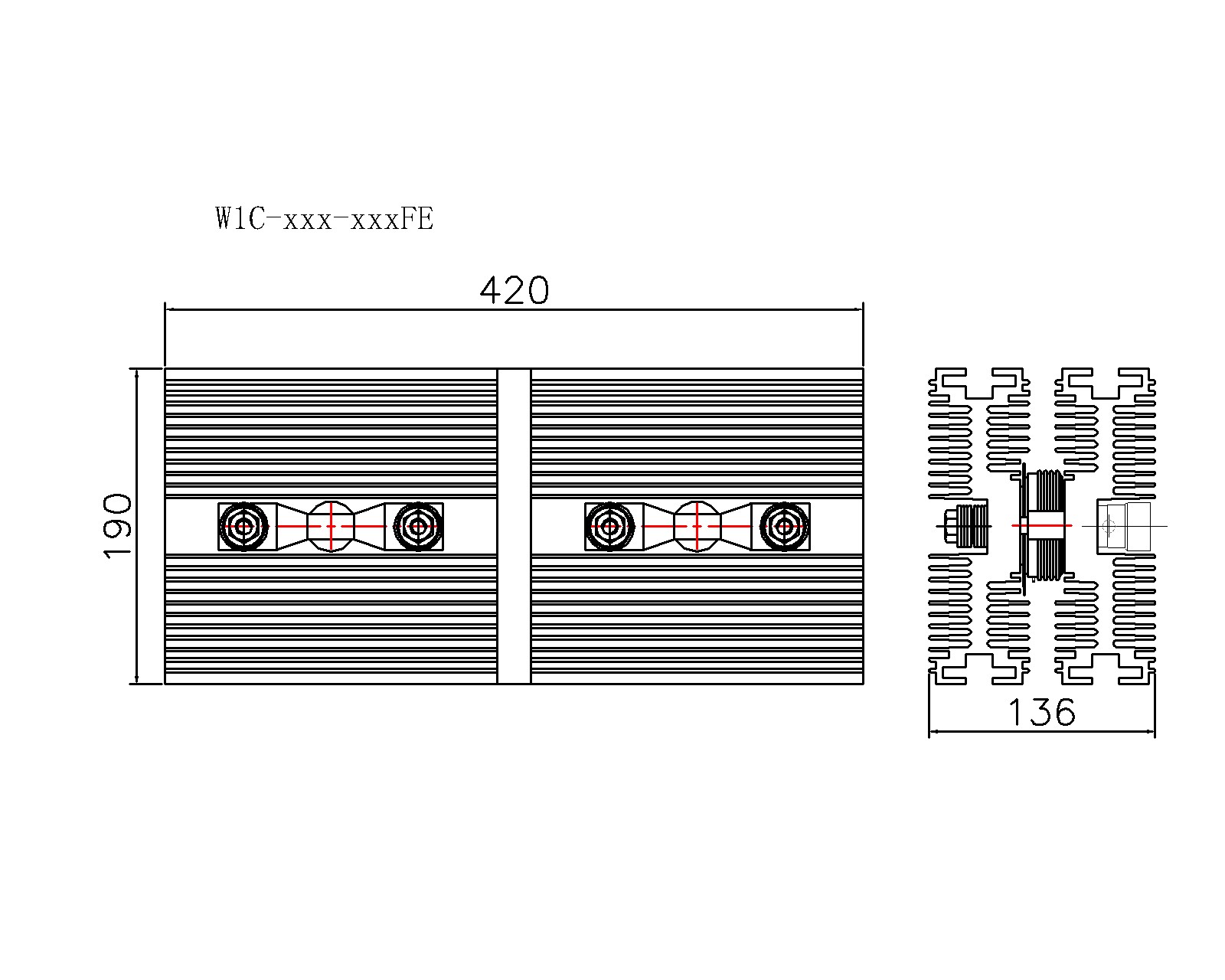

  • W1C-xxx-xxxFE
    100-2000
    1000-1200
    風冷
    風速≥6m/s，環境溫度≤40℃

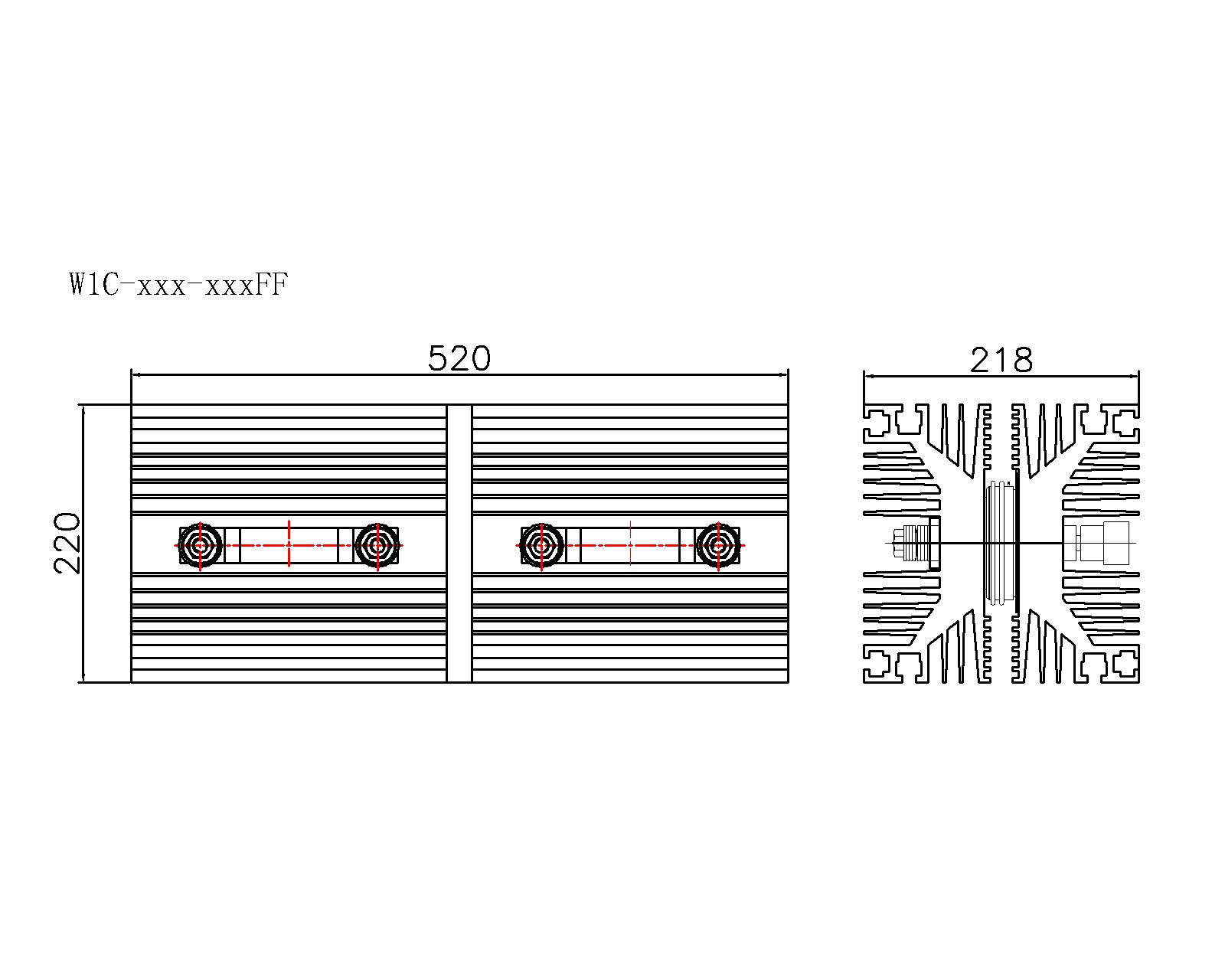

  • W1C-xxx-xxxFF
    100-2000
    1500-1800
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W1C-xxx-xxxSA(B/C/D/E)
    100-2000
    600-2500
    水冷
    流量≥4L/min，進水溫度≤40℃

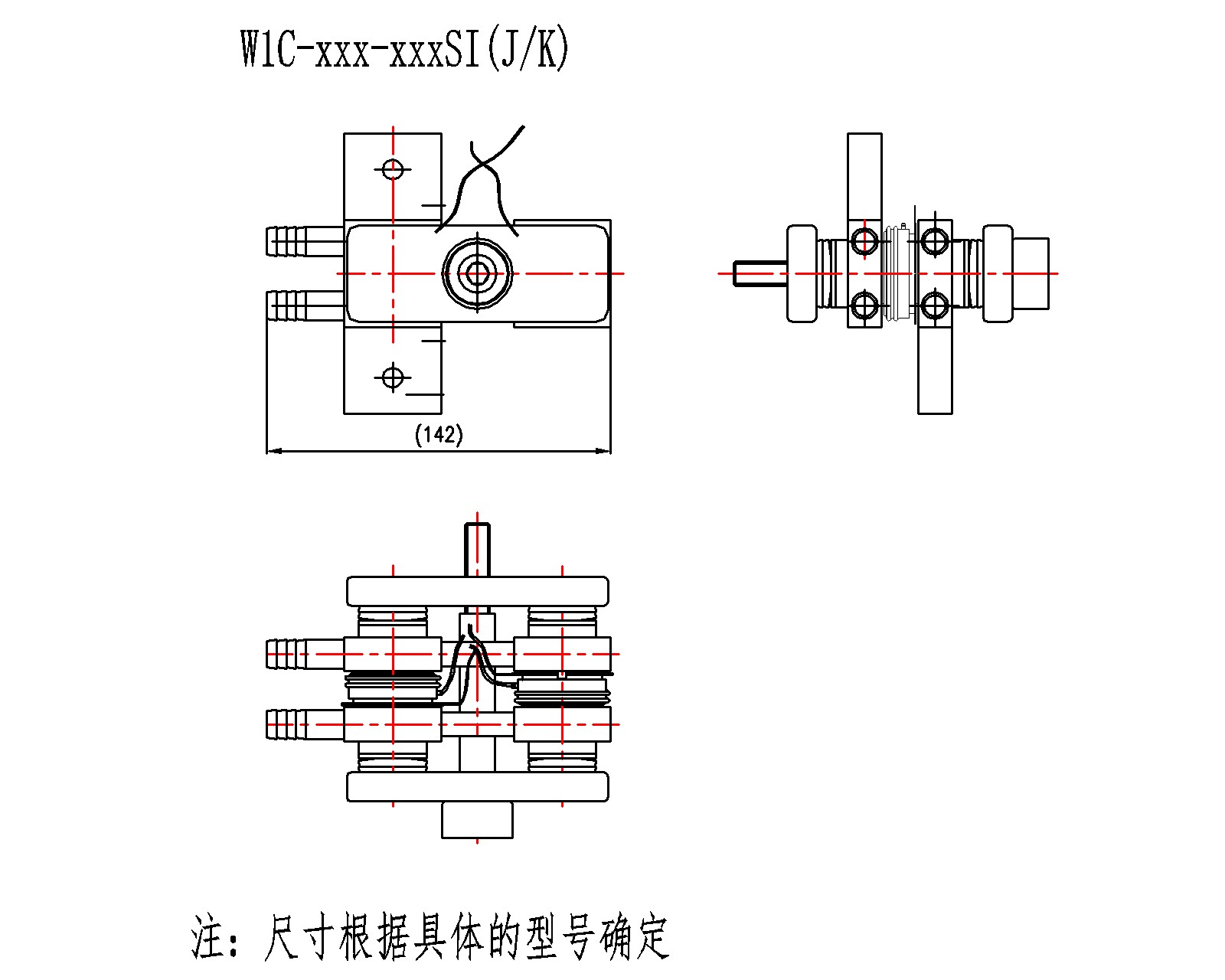

  • W1C-xxx-xxxSI(J/K)
    100-2000
    800-1200
    水冷
    流量≥4L/min，進水溫度≤40℃
  • W3C-xxx-xxxFA
    100-2000
    90-150
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W3C-xxx-xxxFB
    100-2000
    200-250
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W3C-xxx-xxxFC
    100-2000
    300
    風冷
    風速≥6m/s，環境溫度≤40℃
  • W3C-xxx-xxxFD
    100-2000
    400-800
    風冷
    風速≥6m/s，環境溫度≤40℃

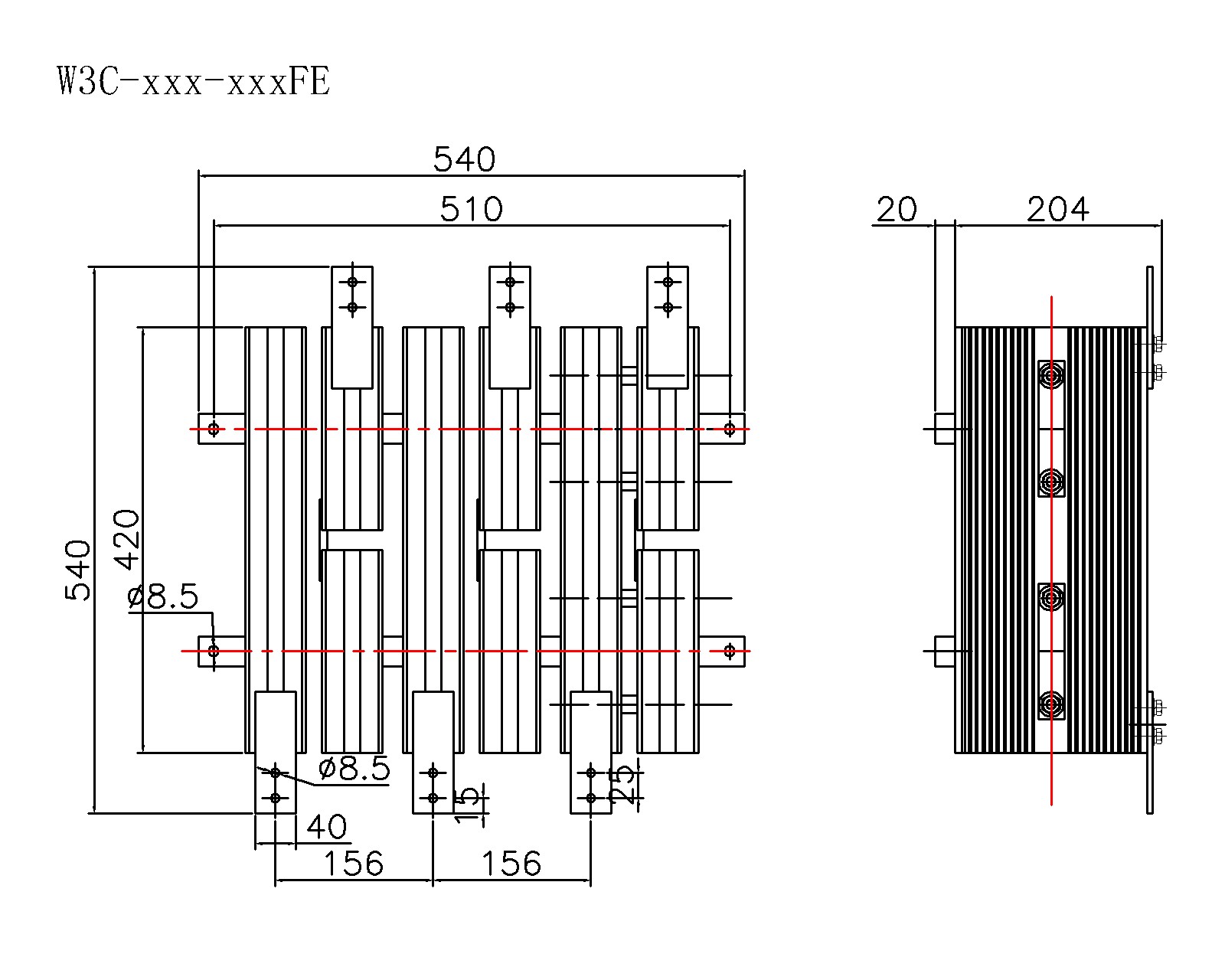

  • W3C-xxx-xxxFE
    100-2000
    1000-1200
    風冷
    風速≥6m/s，環境溫度≤40℃

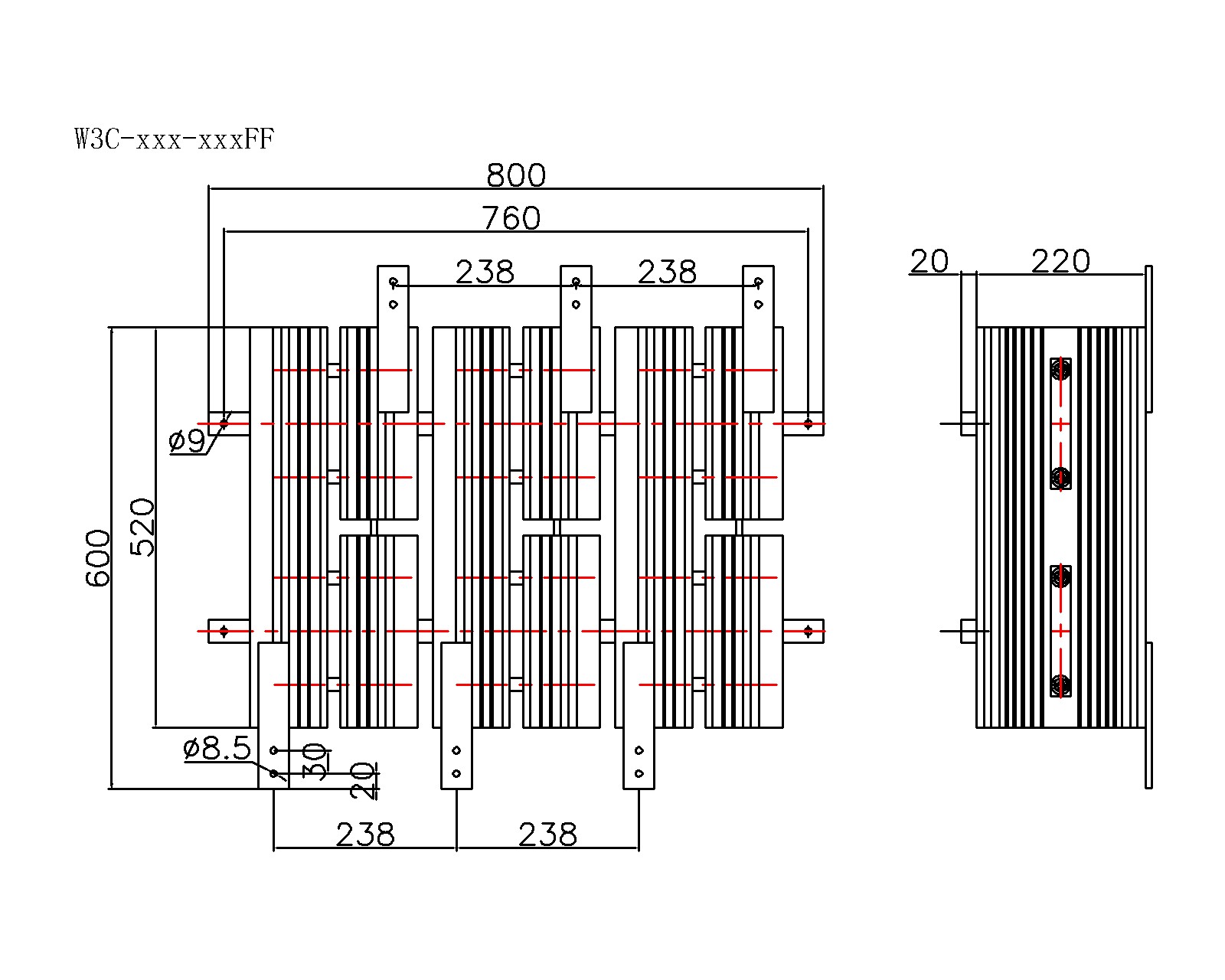

  • W3C-xxx-xxxFF
    100-2000
    1500-1800
    風冷
    風速≥6m/s，環境溫度≤40℃


  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

  • *(B6C)2x-xxx-xxxFA
    100-2000
    80-150
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *(B6C)2x-xxx-xxxFB
    100-2000
    200-260
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *(B6C)2x-xxx-xxxFE
    100-2000
    800-1200
    風冷
    風速≥6m/s，環境溫度≤40℃
  • *(B6C)2x-xxx-xxxFF
    100-2000
    1500-2000
    風冷
    風速≥6m/s，環境溫度≤40℃


  • 型號

  • 額定電壓

    V

  • 額定電流

    A

  • 冷卻形式

  • 冷卻條件

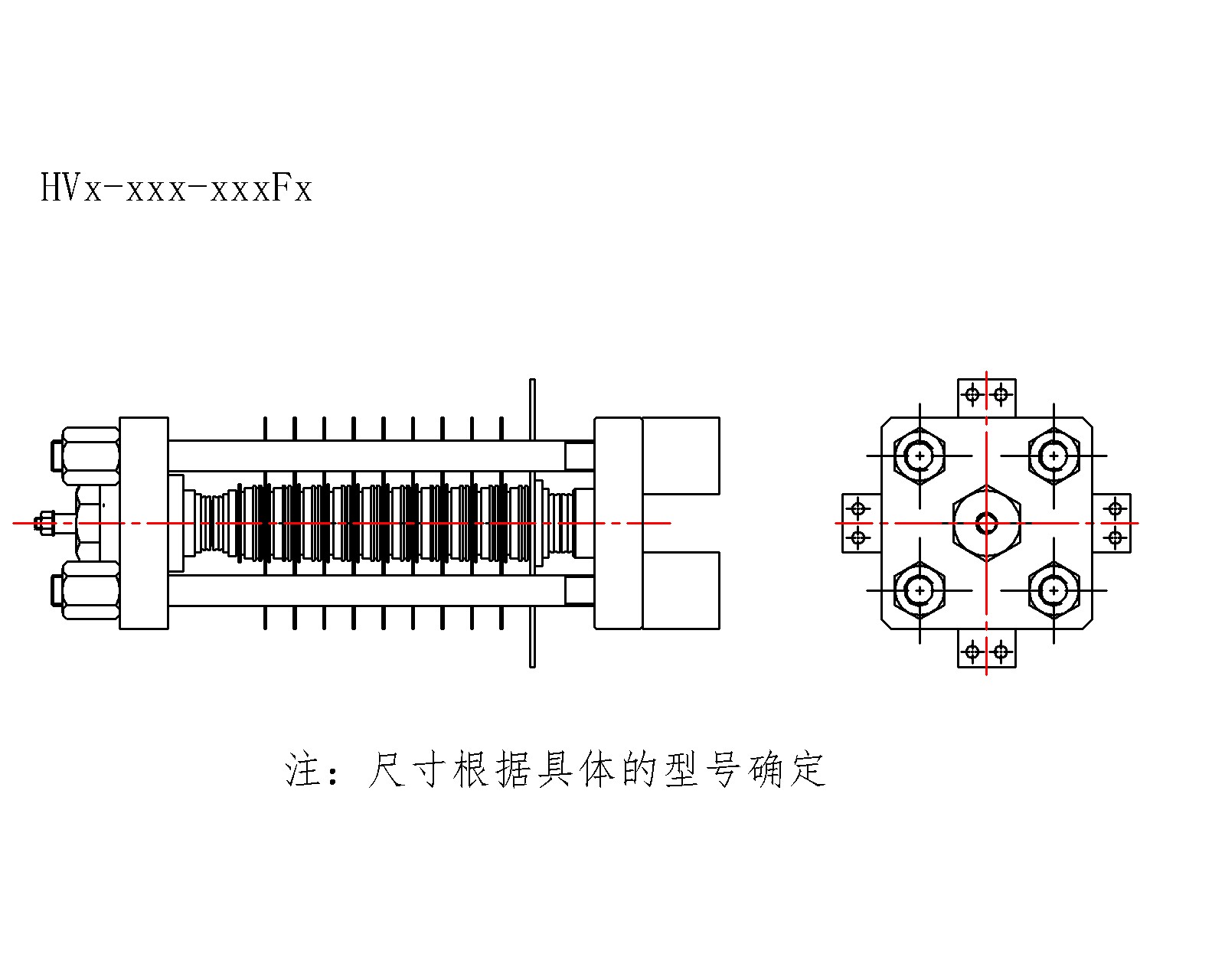

  • HVx-xxx-xxxFx
    3000-30000
    50-500
    風冷
    風速≥6m/s，環境溫度≤40℃
  • HVx-xxx-xxxSx
    3000-8000
    50-1000
    水冷
    流量≥8L/min，進水溫度≤40℃
